请教各位同行:用Orcad 画好的原理图怎样才能导入ALLEGRO里？

我用Orcad 画的原理图要导出哪一种档案(net,asc,还是别的档案),才能导入ALLEGRO里面来,我导出过Net档,但是不知道导进allegro里?在allegro下的file-import不知选哪一个才能导进去?望各位告知步骤?

谢谢！

怎么没人回呀?

还是creat--netlist吧  生成.dat文件  那样就可以导入了~~~~~

楼上的大哥,能否说的详细一点呀！

怎麼沒有人幫我解答呀！急用呀！

怎麼沒有人幫我解答呀

郁闷呀

莫非还有你（1楼）所说的方法导入啊，偶可是第一次听说啊。

我都是生成网络表时导入的。

没人理我！自己回一下

Toos-creat netlist-Other-telesis.dll(导出net)

10楼的朋友,那导入ALLEGRO的步骤呢?在IMPORT里选哪一个呀?

自己先研究一下吧

很简单的

研究了好久呀，就是沒研究出來呀，

可能是我太笨了吧！

剛學這個軟件，請多賜教呀

帮帮忙呀

帮帮忙呀

file-import-logic

填入路径

路徑我已經填入了，只是裡面選項太多，不知該如何選擇呀?

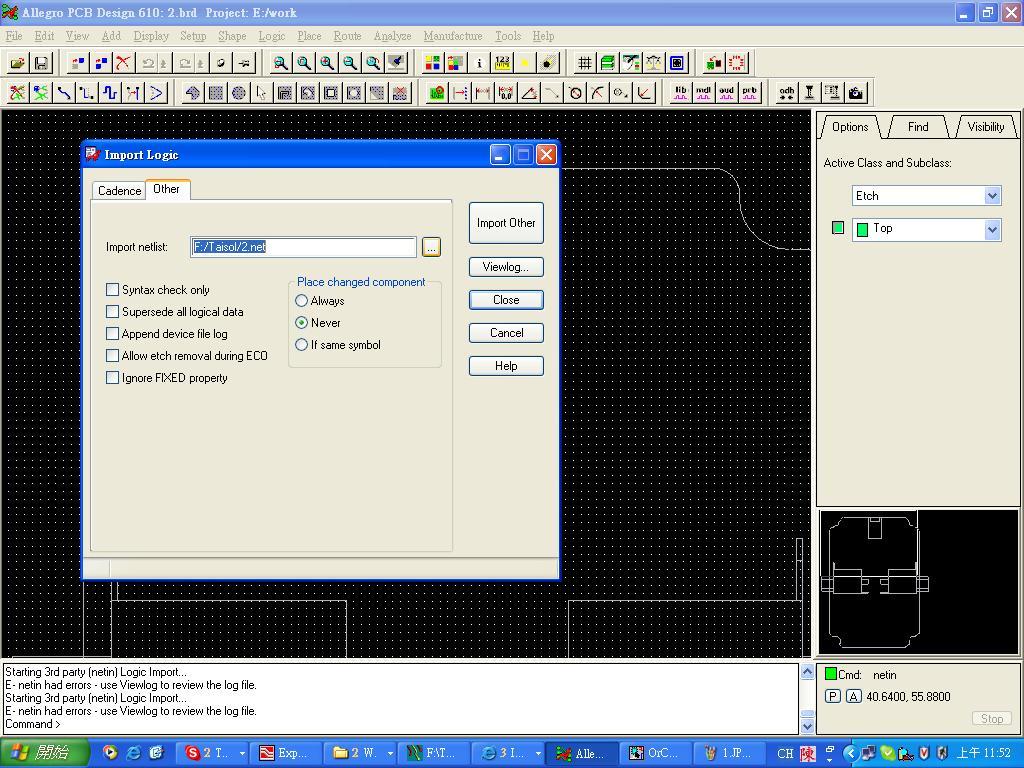

我把圖貼上來，幫忙解答一下，好嗎?

謝謝

oracd 是allegro默认的网表格式,直接导入,输入路径就好了,不需要通过第三方netin(other).如果你的capture不是allegro自带的,无法netin,也许会是在capture生成网表是,设置有点问题.

在OrCAD里面选中尾缀是dsn的那个文件，然后选中Creat Netlist.

那本讲ALLEGRO的书里面讲的很详细的

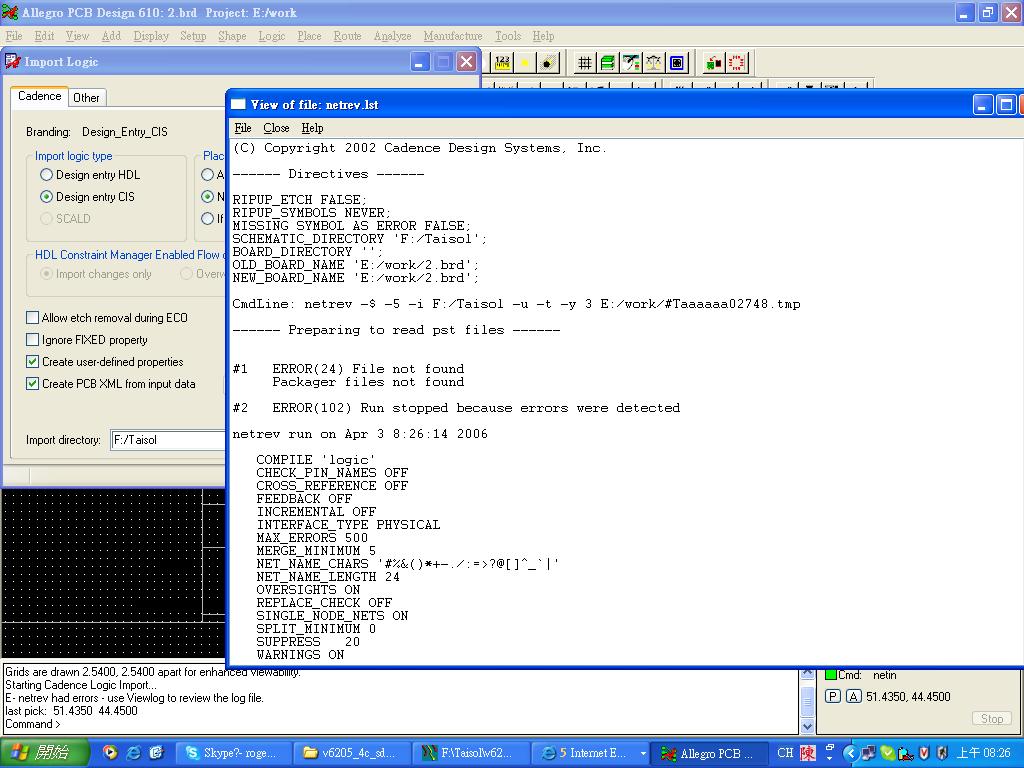

我用的OrCAD是9.0版本的,我在ALLEGRO的FILE-IMPORT下导了许多次都没有导进去,老是出现下面的问题,不知是什么原因?
