请问在画电路板中可以做两个电源层吗？
录入：edatop.com 点击：
各位好，我在做PCB时需要走三个电源线，我做的电路板有三层，以前是在一个电源层上分割了3个电源平面，一个地层，其余四层用于布线。现在我裁减了一些器件，想使用三层用于布线，想使用两个电源层，一个地层不知可否?我看以前做的PCB板都是一个电源层，然后使用了两个地层。我想对于高频信号，电源层和地层的参考平面的作用是一样的，不知道各位是如何看的，谢谢！
上下层尽量参考完整的地

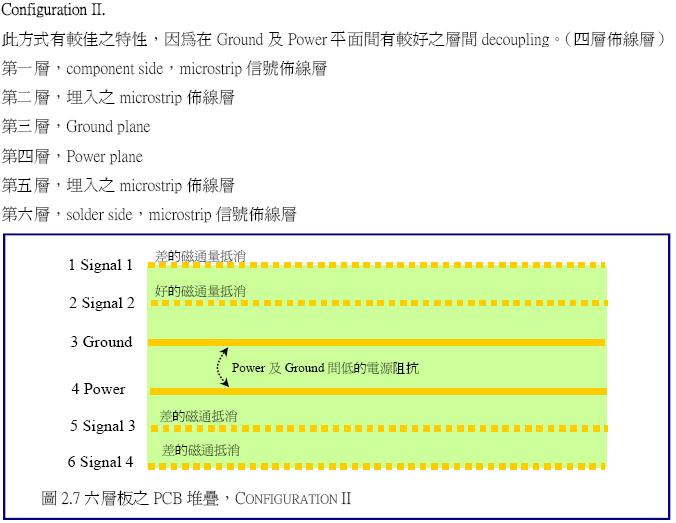

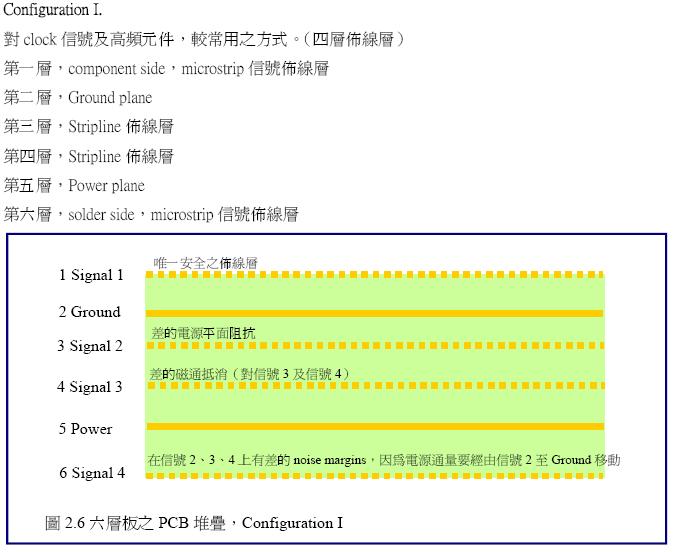

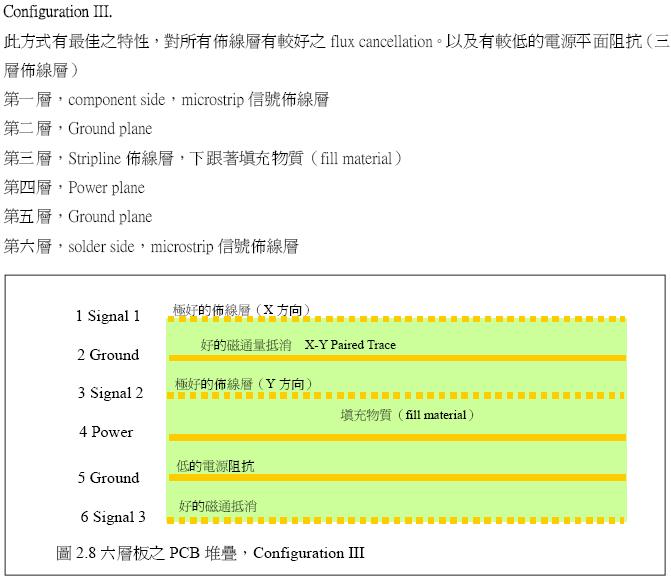

PCB flux cancellation ，并非所有元件的pull-up/pull-down 电流比都是一样的。举例来说，有的元件是15mA Pull-up/65mA Pull-down，有的元件是65mA Pull-up/65mAPull-down。这个不均的状况造成Ground 及Power Plane 的不平衡。Board-level 的EMI 抑制的基本概念是：在board trace、 元件、电路相对于平面间的RF 电流的磁通互相抵消。由于会有磁通相位偏移的原因，Power plane 表现不如Ground plane 好。因此，将（重要、高速的）trace 布线在紧邻Ground plane 会比紧邻Power plane 要好。
多谢二位指点！
你的叠层打算怎么安排
