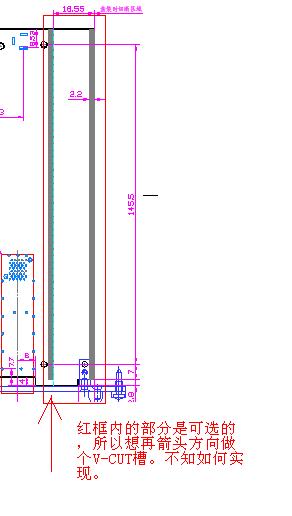

V-cut在Allegro里如何实现？
录入：edatop.com 点击：
如题
可放一排NPTH的孔,也可在那里画条线然后标个V-CUT,最简单直接的是交代做板厂搞定！
谢谢PCAD。
出的Geber都是要带。V-CUT的尺寸也要标。
呵呵。不要这么麻烦。
直接画上就行了。板厂又不是呆子。当然知道你那是做v-cut的。
如果没有其它的特别要求这样就行了。
但v-cut有做多深的几种规格。如果你要1/2或3/4就要特别说明一下就行 了。
2楼说的可放一排NPTH的孔那是做邮票孔的做法。一般不必这么麻烦吧。
谢谢大家
