关于旋转pin的疑惑

录入:edatop.com     点击:

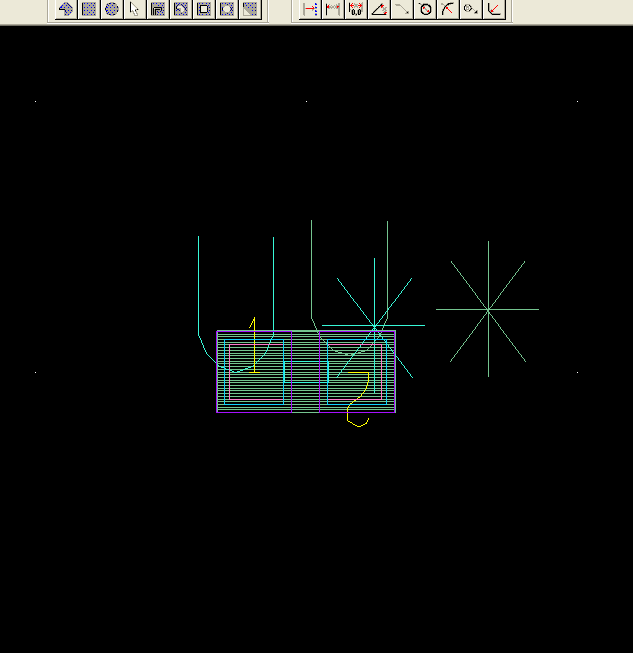

我设计一个2pin的封装

两个脚都使用了同一个pad

pad图形上并非对称的

我要把pin2旋转180度才能和pin1对称

现在用了rotate命令,pin2倒是旋转过来了,但是上面的标号2就是颠倒的了,怎么也弄不正,怎么办呢?

初学者向各位请教!

谢谢!

只选text旋转就行了。

如何只选择Text呢

一选整个pin都选上了

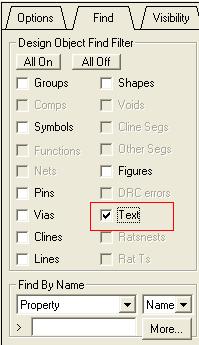

在右边的框里的Find里只勾选Text就可以的。

当你和小编一样强,或则比小编热心就可以了!
