钻孔文件的问题,大家来看一看！

1. 导出的*.drl文件在cam350中能导入打开,但是一片空白,看不见一个孔,
2. 查看view log 提示WARNING: This design contains 10 slot holes that can NOT be drilled.
             They can be processed by NC routing instead.,这十个是椭圆孔,使用nc routing生成的文件可以在cam350中打开,但是只看到这十个椭圆孔,其他的没有
3. nc drill 和nc routing 有什么区别吗?

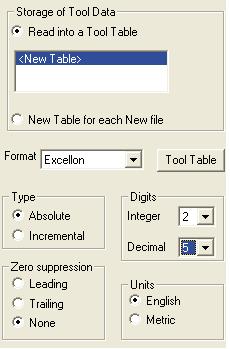

我用的是15.5,另外cam350的设置应该也没问题,如下:

没人知道吗?

hi

已经解决,小编删掉吧！,这里没人知道,凡是靠自己

你大概和我一样用ALLEGRO15.5,而且你没有CAM350 9.1.ALLEGRO以前的版本好像没这问题。

1.allegro的钻孔文件并不是完整（相对而言）的格式。
  完整的至少有两部分：A---{在注释（以；为标志）部
  分之下，以M48开头，导入钻头大小}B---{以％开始，
  是坐标文件）。
  你看不到什么是因为你没有选择“自动选择刀具“那一项。
  你即使看到了也可能不是正确的大小，需要在CAM350里手工输入钻头大小。
  或改用CAM350 9.1(它以修正了对ALLEGRO DRILL FILES的支持）
  但是，这种修正他们是很容易作的，ALLEGRO出的DILL FILES本来就有钻头大小数据，只不过是以;开头（当作注释了）
  你也可以自己改，在％之上加上例如：
   M48
   INCH,LZ
   FMAT,2
   ICI,OFF
   T08C0.0140（这是一个代号为T08的转头，14mil，以此类推，在下一行还有其它的）
  你可以看出，编一个小软件就可以完成这项工作，然后所有CAM软件都可以看了。
  另外，即使你有CAM350 9.1了，出钻孔也不要选择”Enhanced Excellon format"这一项
 2，3是同一个问题，我抄抄帮助文件：
       Generates output for an NC router based on the parameters you set in the NC Parameters Dialog Box using the ncdrill param command. The output is an ASCII file in Excellon Format with an .rou extension. This command enables you to:

Use any number of cuts to define a design outline

Specify the direction of each cut

Offset the cut from the design outline

Specify different line widths

Generate the output for routing oval and rectangle slot holes

我不是搞CAM的，所以上面的方法可能行，但有些东西可能理解错了，毕竟是一个人坐井观天揣摩的
