各位大侠快来看看,artwork的问题
录入：edatop.com 点击：

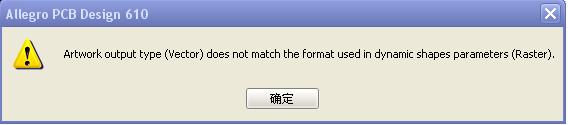

我在执行Manufacture->artwork 时出现下面的对话框,因为不会贴图,所以上传了一个图片文件,具体提示是
artwork output type (vector) does not match the format used in dynamic shapes parameters (raster)
大家帮看看是什么问题,怎么解决,影响出gerber吗?急急急！
不影响。
只是提示你板中有动态的shape存在。
建议出gerber时，将动态shape都改成静态的。这样不容易出错。
怎么改呀！
?
shapeg>change shape type
请教：动态shape是什么样的 没做过 举个例子
