一个网络要使用两种以上的过孔怎样设计哦！
录入：edatop.com 点击：
一个网络要使用两种以上的过孔怎样设计哦！如题！
1.Setup----constraints----set values add via type exp:0.7mm 0.6mm
2. add connect 在Option 里选择你想要的VIA就可以了.
不知说清了没.
you call me, telephone number :27506402.
yes,你想加几个在天平里加上就好了
谢谢，你们用的是那个版本的哦，我的是１５．５，在Setup----constraints----set values 下面只是能增加你板上所能用做过孔的，就是可以使用的，但要在某条网络上加两种以上的孔还要给net加上定义才行，否则只能是使用默认的那个过孔而已，但我在net 定义里只找到via list，只能加一个哦，不知是不是那里弄错了！谢谢你们的回复！

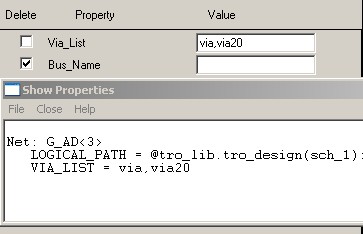

很容易搞定,看下图:
对了，我也是在这里弄的，这里填不上两种过孔，是填类型么！via30 via20,只能填一个哦！
没有问题呀..！
