问个加测试点的问题？

请问大家,我在自动加入测试点时,为什么它不会帮我更换我想要的那个via啊！总是在原有的via上加入,怎么设置呢?我用的是15.5版.

请好心人帮忙觖决！在此谢了！

你要勾选替换VIA( REPLACE VIAS )

2楼好人

我有勾选啊,可还是没用置换啊！

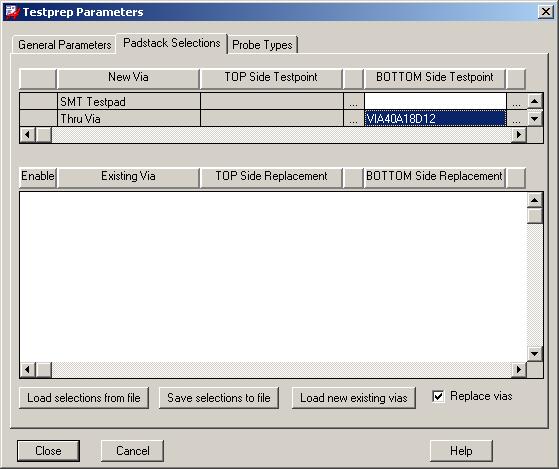

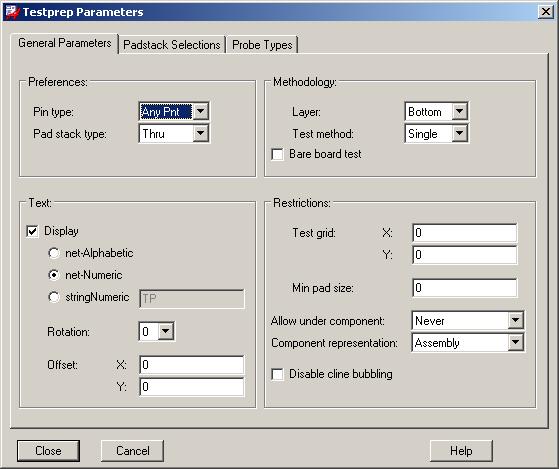

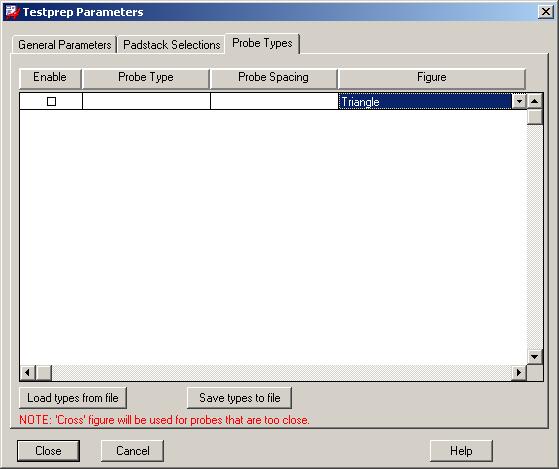

我是这样设置的,请好人帮忙看一下哪里不对,为什么不能置换我想要的via！

在此先谢了！

你的是哪个版本的?我目前用的是15.2

在MIN PAD SIZE 出要写上你的测试点的ＰＡＤ　的大小

不行啊,在MIN PAD SIZE 处一写上,在另外一处的设定就没有了！到底问题出在哪里呢?

我用的是15.5版

等待中！请好人告知！

设置替换就行了。

1\load new exsing vias

2\replace vias

3\probe type 70

4\probe spacing 70

ok

多谢13楼的好人,你的方法一试就OK了！谢谢！

DING
