Allegro怎样导出DXF文件啊？
录入：edatop.com 点击：
导出的DXF文件，能够只有焊盘和丝印吗?怎么设置?我怎么导出的文件，总是没有焊盘呢?要么有焊盘，就有走线呢?
请执导的朋友解释一下吧。谢谢！

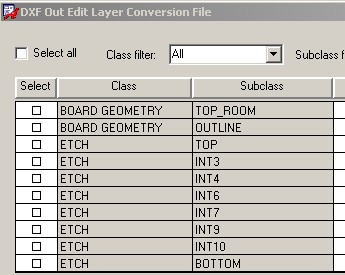

老兄.输出的层和文件是你自己要做选项择的呀！在此DXF out edit layer conversion file里设定:
你想导出什么就把它打开不想要有走线层导出的时候关上它就好，不果一定要把pad层打开既我们的pin层。丝印层同样的道理。
我只想到出位号和焊盘，应怎么设置?
2楼的画面上才哪个菜单的呀?是ALLEGRO里面的吗?
要出啥就开啥画面，不要的都关掉就行了。
