allegro输出光印文件后为何出现长实线?

录入:edatop.com     点击:

 allegro成功输出光印文件后,rs274x格式,在CAM中查看光印文件,负片铜面在cam显示出现奇怪现象:

负片上很多过孔各自均有实线连接到CAM中光印显示界面外部,这些实线的拉得很长,没法看明其终点,不知道是什么原因?

其现象如同布器件时原点没定位好,器件布到远端,其鼠线拉得很长



第一张图为allegro中敷铜的效果,不明白为何隔得很近的过孔避让有交叉弧线

第二张图为在CAM350中查看负片敷铜的效果

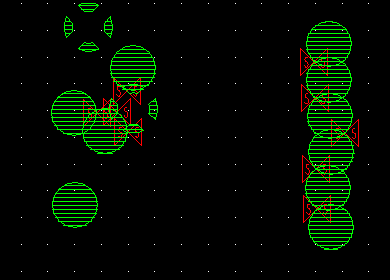

第三张图为将生成的负片光印文件载入allegro中查看的效果,显示s-s错误,shape间距有冲突?

不知怎么改?

肯请各位大虾看看这是什么问题,急呀





是用CAM350查看gerber文件,看正片时没问题.看生成的负片出现如上的现象.

发现做负片真麻烦,电源和地层为何非要设成负片,正片可行否?难道仅仅是文件大小的问题?

那位大虾能指点一下,搞了几天都没解决,

第一個是thermal

第二個 看起來像是ratsnest

第三個 不知您開的層面為何~?

第一個是看到的thermal边界,但是边界有交叉弧出现,这种情况的出图可以吗?

第二个不是rats net,PCB中没有未连接的网络和shape,生成art文件并在cam中看到的效果(开了etch,via,pin,drawing format,outline选项)

第三个是将生成的某层负片铜(第二图中生成的art文件)调入allegro中看到的效果

一直没找到解决的办法,郁闷

出gerber時不出銅就好了。只要小心銅的邊沿anti有沒有問題就可以了。
