RCAD转到ALLEGRO失败

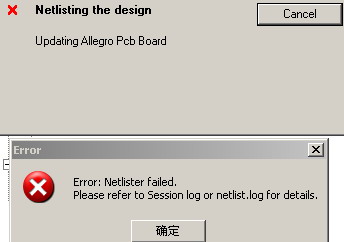

高手们,本人对ALLEGRO有点不熟,近来一直在研究从ORCAD转到ALLEGRO失败问题.都没成功

郁闷得很,那位有好的经验和步骤.

1:网络的后缀是什么

2:要指定元件库吗?我在LIBERRY打钩,关了再开就不打钩了,怎么回事.

3:ALLEGRO里的封装和类型名是一个吗?

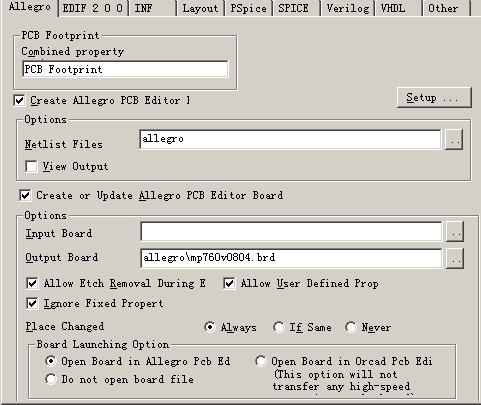

看看图有什么不对,最好传个不骤上来谢谢！

不要用这种方法导入.

用这种方法导入.你还差一个allegeo.dll文件.

用第一页allegro那个导入看看.

看看log里到底什么问题

对呀 先不要创建allegro

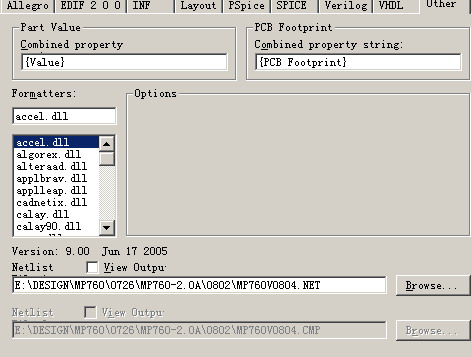

请问第一项产生网络表,选择accel.dll还是algorex.dll

LOG错误提示文件存在于什么地方呢！

选allegro tab创建

我当初也是困于这一点，所以，没有使用Allegro,使用PowerPCB了。解决了这个问题，我觉得，allegro还是很优秀的，就是很多概念不好理解。

我也遇到过这种问题，还不知道怎么解决。可上次又遇到了一个问题，不知和这个有没有关联，大家可以讨论一下。

有两张电路图A和B：

其中用A图导出网络表的时候，出现了和上面一样的问题，查看LOG，好像是和“pcb footprint"有点关系。可是有一点不明白的是，这张图经别人却可以成功导出；但是用B图，可以成功导出网络表，但打开ALLEGO时，不能摆放元件，PALCE下面的有很多的元件，却不能放到工作区上摆放。

有哪位DX能解决吗?欢迎来发表一下意见

仔细检查下封装,一般都是封装的问题

ALLEGRO里面的封装库是自动加栽的吗?想加栽自己做的封装怎么办啊?

10楼的cadence是哪个版本?

我是15.5的,我的封装库是放在D:\project\allegro\symbols里的,pad,brd文件放D:\project\allegro里
