我想大家也想知道,那就进来看看吧

录入:edatop.com     点击:

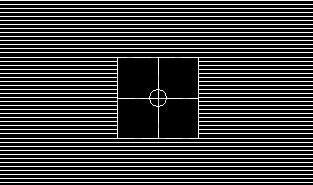

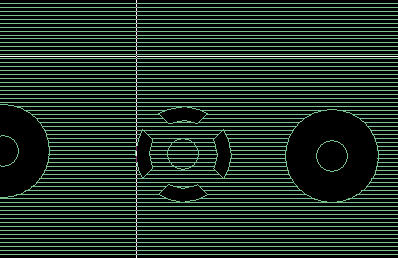

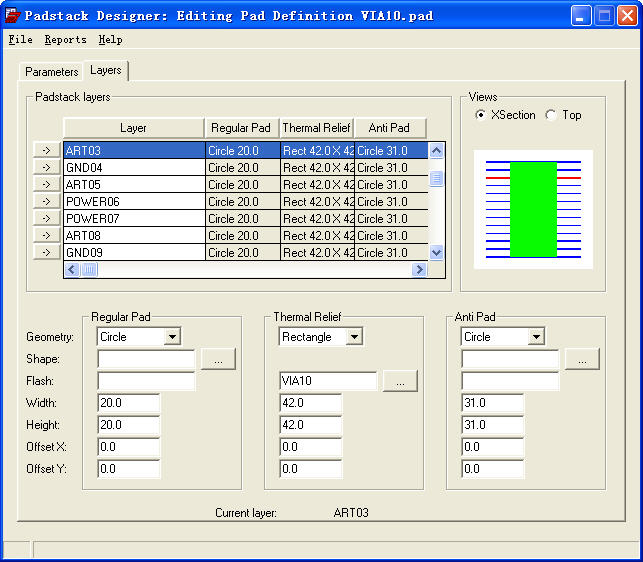

我做了10MIL的过孔,再在里面加了FLASH文件,如图,将过孔加入到PCB中,在15.5中显示正常,能显示FLASH,但在14.2里就不能正常显示,但从14.2里的TOOLS --padstack ---modify library padstack  打开VIA10正常的,但到PCB里看(TOOLS --padstack ---modify design  padstack )看是不正常的,如图 3的形状,请问高手是怎么回事,谢谢


为什么放到14.2里的PCB里就是这样呢,挺奇怪啊,是不是那里设置有问题啊,强调一下,这个过孔放在15.5里是正常显示的,我没有动什么设置,为什么会变成方形的呢,请高人多多指点,急啊


这是在14.2里显示的负片,问题严重啊!

碰到过 allegro的人说是版本问题

你把高版本的東西用低版本看,當然會有問題.

没有,我是用14.2做的过孔,在14.2里加入过孔就是显示是那样,我问过别人,他们说是没有把那个FLASH加进去,但我按同样的方法,把在14.2做的过孔按同样的方法放到15.5里就是没有问题的,如图,郁闷中,请高人指点啊

关注ING

看样子cadence问题还不少啊!

难道没有人知道?

这是版本兼容问题。你将那个15.x的flash和pad用14.2打开,重新存盘,应该就可以解决这个问题了

顶。

我也遇见过这种问题,我和同事一直用的是15.5,但他的flash放到板子上就变成rect,而我的板子可以正常显示,把他的板子用我的机器打开,还是不能正常显示flash,我们没用过14.2,这难道也是版本问题吗,这一直让我挺郁闷的,哪位能解释一下怎么回事啊

看样子还是没有人知道啊

应该是楼上所说的版本兼容的问题了,我也有碰到这样子的问题.至今也没有找到什么好的解决办法.
