能否对某个NET的焊盘进行Thermal relief connects 的设置
录入：edatop.com 点击：

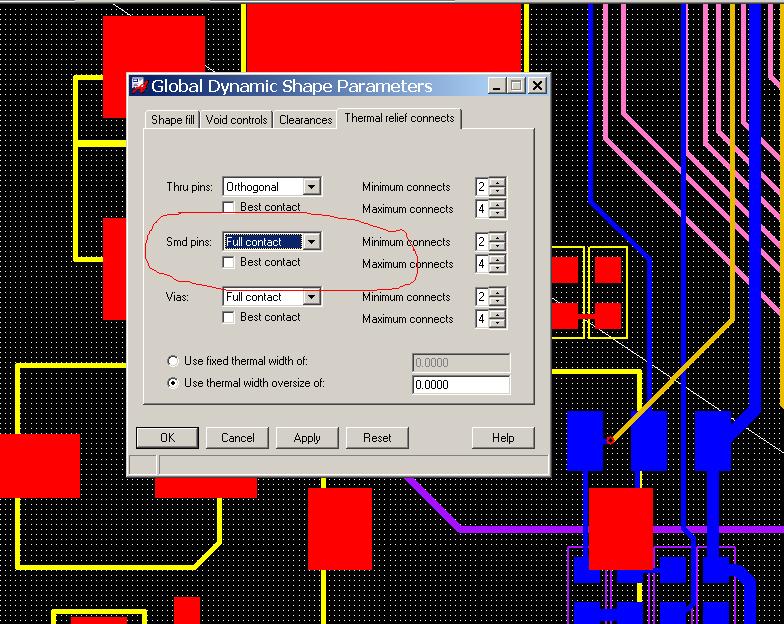

由于某些NET需要走较粗的线，所以我打算用sharp来解决，为了该sharp能完全连接到焊盘上，我对sharp进行了设置如图：
但是这样一来所有的焊盘都要这连接了，找了半天也没找到其他好办法，难度sharp不能对个别NET的焊盘做“特殊照顾”?麻烦大伙给我支个招，谢谢了
針對你要特殊照顾的net去設定shape连接執行void all後,其他shape再改回原設定值.
我也想知道
能麻烦说仔细点吗，谢谢拉
小编们，帮忙指点一下呀，自己顶
就是单独对某一个shape进行参数设计.先选shape然后再点右键选参数设计.
楼上的兄弟！多谢拉
