allegro导出geber制版厂竟然说作不了?
一个文件在cam350里有很多层,制版厂说不知道要哪一层,作不了,可气!
大家是不是也是很多层呀!你们能作吗?
能不能变成一层呀!
你是多层板吗是不是用RS274格式出的光绘
圖內有SHAPE,出RS-274X格式會有很多層.
CAM350要用composites合併成一張.
板厂不是不能做,可能你单子 太小,我们也遇到这样的事,换一家板厂
look
你可以教一下他们怎么读gerber
呵呵,可能看你图的人是个新手,我也遇到过这样的事情,你可以叫他们老大看一下,如果他们还是回复你做不了,估计因为是不想做你们的小case了.
直接用D600格式出就好了!
是不是有可能你没有标清楚Layer Up的顺序,也就是板厂拿到一张gerber,由于你没有表明是第几层,所以他们没法确定。
很多层是对的。
PCB本身就是要分为很多层(丝印层、阻焊层、元件层等等),很多工序来完成的。
你可能没有表清楚哪个文件对应哪一层。
还有可能,制版厂家是个小厂平时极少接受这种格式的制版文件。
不要把制版厂家的工作人员水平想的太高,他们大多是大专,甚至是中专,再加上工作经验不足,所以制版的时候不要怕麻烦,尽可能的写清楚。
按我的经验必须从上至下标出每一层的编号,并且板子的geber文件名称最好对应各层,否则常有人说不能识别
應當可以的,我這裡全部是ALLEGRO設計的文件。
是的
要有必要的说明文字.

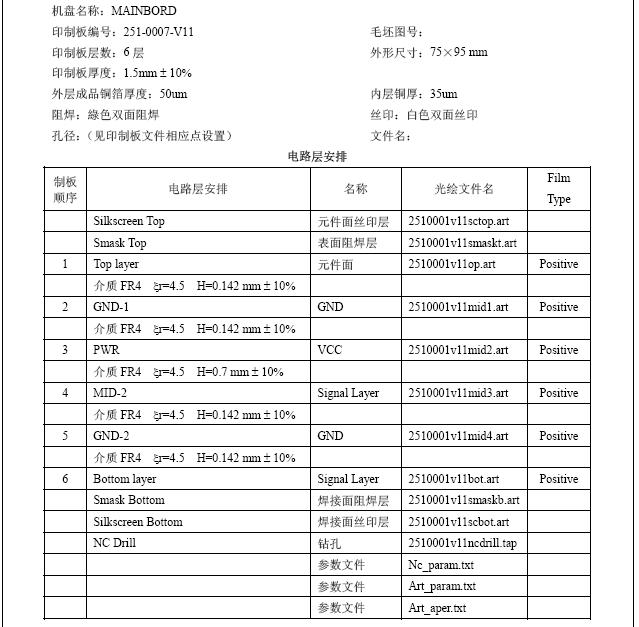

要有加工说明文件。表明层叠关系。指定文件名。
不是线路板不愿意帮你做...因为线路板厂工程没权决定做不做你的单(不管你是单大还是单小)只有业务才决定做不做你的板的.像小编所说.那却实是线路板厂识别不了你的层,像15楼那样标出层,那才是最明智的做法!
[此贴子已经被lily_7948于2006-9-11 9:47:57编辑过]
楼上的不好意思,本版拒绝广告。请将广告贴至商机无限板块。
hehe ,lily_7948好低调!这种广告都不愿意要。
可能是你选的板厂的cam工程师以前没做过用allegro出的gerber一看那么多层就晕了.不知道哪个层是什么意思了.
