今天我们讨论一下关于ORCAD导入ALLEGRO时的若干疑问
录入：edatop.com 点击：
各位DX
你们好！
今天我们讨论一下关于ORCAD导入ALLEGRO时的若干疑问?
1.在ORCAD 里PCB FOOTPRINT 和ALL里的封装名完全相同

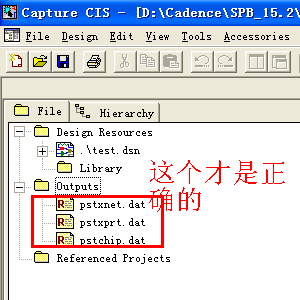

2.正常的网表应为PSTXNET.DAT PSTXPRT.DAT PSTCHIP.DAT

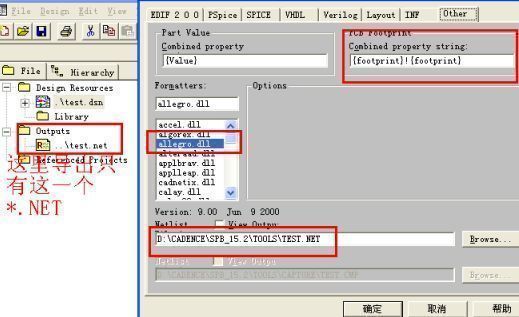

3.我现在在ORCAD中的GREAT NETLIST下的OTHER中选择ALLEGRO.DLL

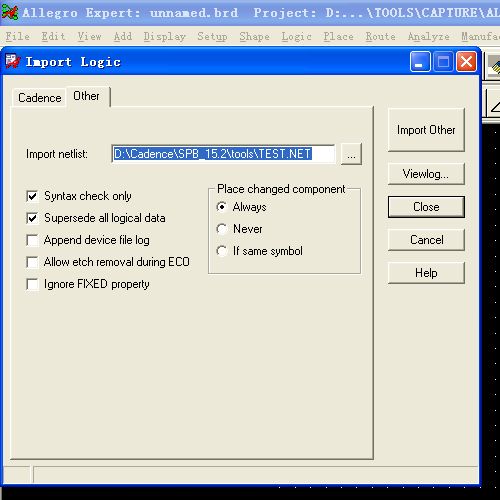

导出的为*.NET的文件名导入ALLEGRO应在IMPORT LOGIC下的OTHER对吧
这时我用默认的设置结果导进去出现找不到DEVICE文件名具体如图
请问在用ORCAD导入到ALLEGRO里要注意哪些事项！谢谢

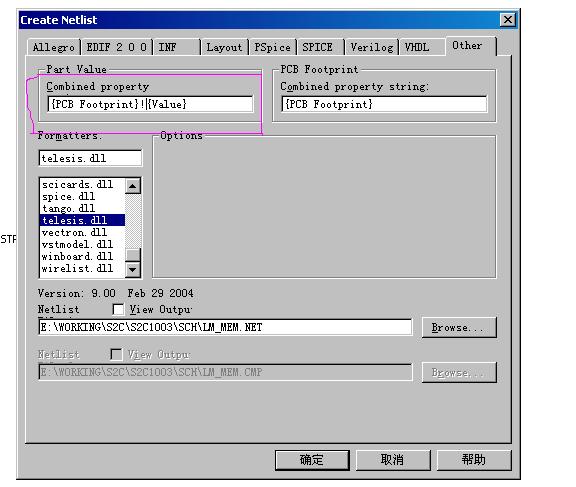

就是这样，没有问题，赞成
