关于Allegro的库问题

请教各位大侠：Allegro的元件库文件（Symbol.dra）应该放在什么路径下面?我这有同事传元件库，但是我不知道应该放在哪里，结果导网络表时就找不到该元件

了。

了。

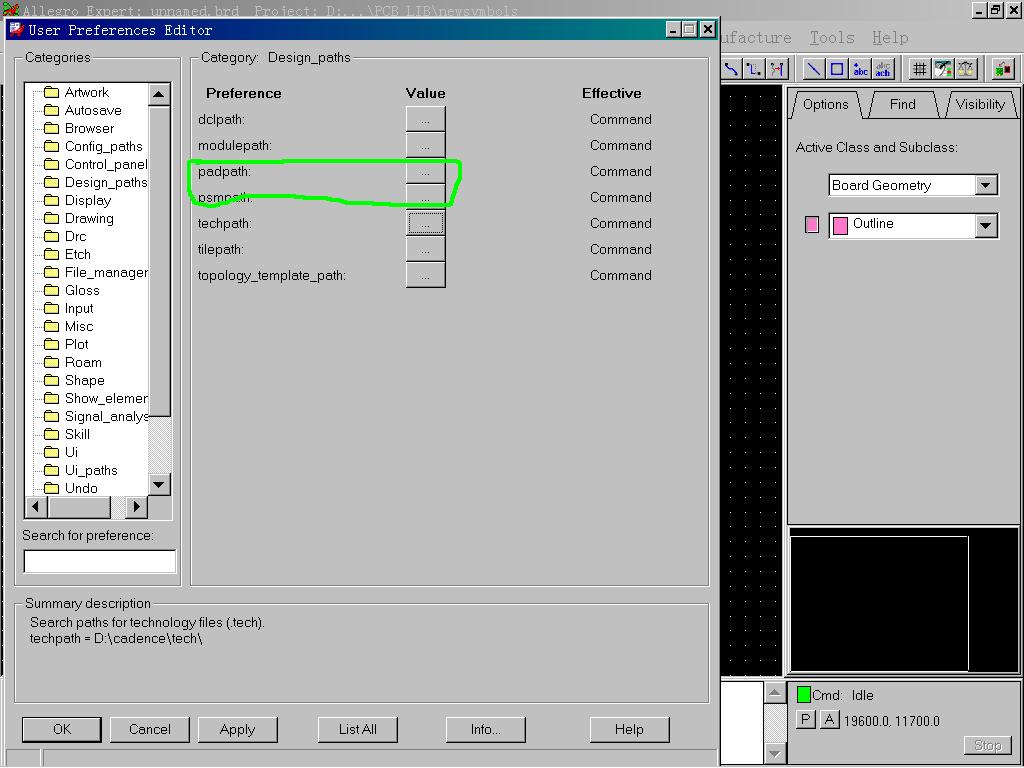

这个设路径

我修改了，可是怎么还是不行，显示错误如下：

ERROR: Cannot find device file for 'CM0603'.
-------------------------------------------------------------------------------
！EC20-5A！ 100u/10V/NC; C456
                      ^
ERROR: Cannot find device file for 'EC20-5A'.
-------------------------------------------------------------------------------
！CM0603！ 0.1u/NC; C457
                 ^
ERROR: Cannot find device file for 'CM0603'.

可是device文件也是在库里有的，好像一直就是搜寻不到..盼高手指点啊！非常感谢！

device的路径你也要指定一下。

请教sj0902:device要在哪里指定?

谢谢先！

2楼贴的图里，左边CONFIG-PATHS文件夹里的：DEVPATH里指定，和PAD，PSM一个路径。不客气！

太感谢了，成功导入了，但是为什么看不到元件?

在Place的Manually里可以看到并摆放元件，但是为什么有的元件可以摆出来，有的元件就看不到了?

不会吧?什么原因呢?如果解决了，告诉大家，你是怎么做的。

希望各位大侠帮忙解惑啊！已经在User preferences设置了三个路径了：padpash/psmpash/devpash,网络表能够导入了，但是就是看不到零件，在Place里的manually里选中元件死活没反应，下面的小屏幕也是黑的，text里显示：

Name: Not Found

Type: Symbol Definition

Units:         Millimeters

Accuracy:   2

Pins: 0

盼高手指点啊！

text里是这样显示的，正常！不知道是不是你的画面尺寸太小，器件放不下。另外，你OUTLINE画了吗?

尺寸太小这个问题已经改了，但结果还是一样，Outline没画，不过应该是没关系的，因为别人没画也能摆出零件，我的就不行。应该还是哪里设置的问题吧?

呵呵，解决了。就是在设置padpash/psmpash的时候都要再加上对方的路径。如果padpash设置路径为G：\pad1\, psmpash路径为G：\sym11\,那还要在padpash里再加上G：\sym11\；psmpash里再加上G：\pad1\，就OK了！

哦。谢谢分享！

如果是这样，那你的pad,psm放的应该有问题

我通常是放在一个文件夹里的，所以没碰到这种事情。

我也遇到了同样的问题也就是零件库指向不对。可是楼上所说难道是devpath padpath psmpath的路径都一样吗?我的林会见库是指向服务器的，那么跟allegro所在的路径就没关系，而只要指向服务器就可以了吗?我试过了 不行.怎么办?

哇。大企业！我们没有服务器，都在本机上操作。你把他们都放在本机上因该可以！
