生成GERBER出现的问题,请教各位
录入:edatop.com 点击:

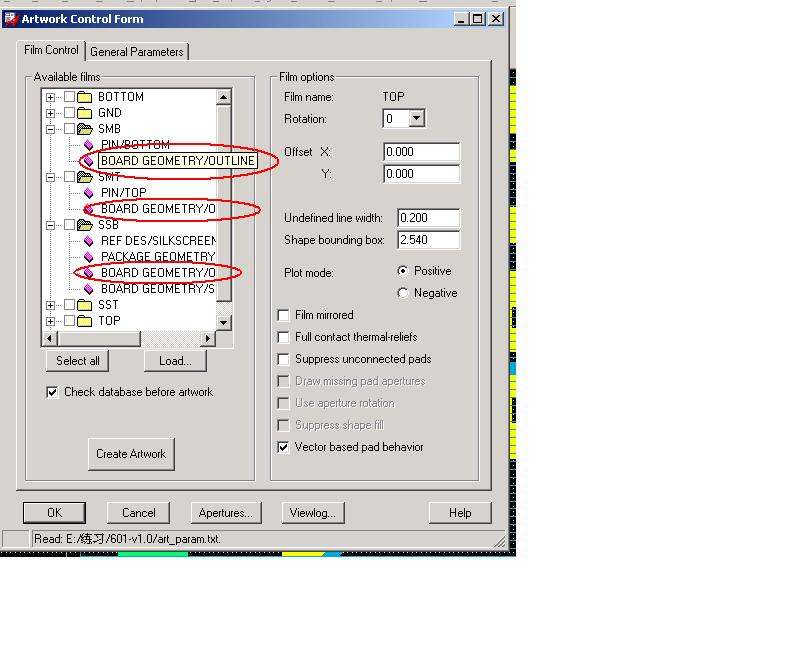

我在丝印层和阻焊层增加了OUTLINE为什麽生成的GERBER中没有,如下图,请帮帮忙,谢谢!
一种猜测:你的PCB图中板框没有放在正确的BoardGeometry->Outline层。
2.是否层的颜色不对
板框确实放在BoardGeometry->Outline层
重新换了一种颜色还是没有,应该跟颜色没关系
期待高手的出现,谢谢!
楼上的兄弟能说清楚点吗,“你直接0看控制面板的的film层有没有”,“你直接0”是什麽意思,谢谢!
你的smb是 soldermask_bottom吧,放错了东西了,应该放pin/soldermask_bottom.top也是一样
你的ssb是 silkscreen吧sb最好auto_silk以下然后放autosilk_top ( and bottom )
另外注意到你的图中current active film name 是top,相关的设置也都是top的,希望你在有outline的曾德设置中注意undefined line width,相信你的outline应该也是0的线宽。
最后建议你设置photoplot outline和boardgeo/ouline一样,这样避免了对于boardgeo/outline的关注和线宽问题
你看看板边定义的线宽是不是还是0啊!改掉就OK啦!
非常感谢大家的帮助,问题解决了,谢谢!
