光绘有DRC问题
录入：edatop.com 点击：
通过PCB图出光绘，无论如何都有DRC，不知道怎么办。以下的图片是我做的一个试验小板。
高手告诉我问题出在什么地方。
各部分图片如下：

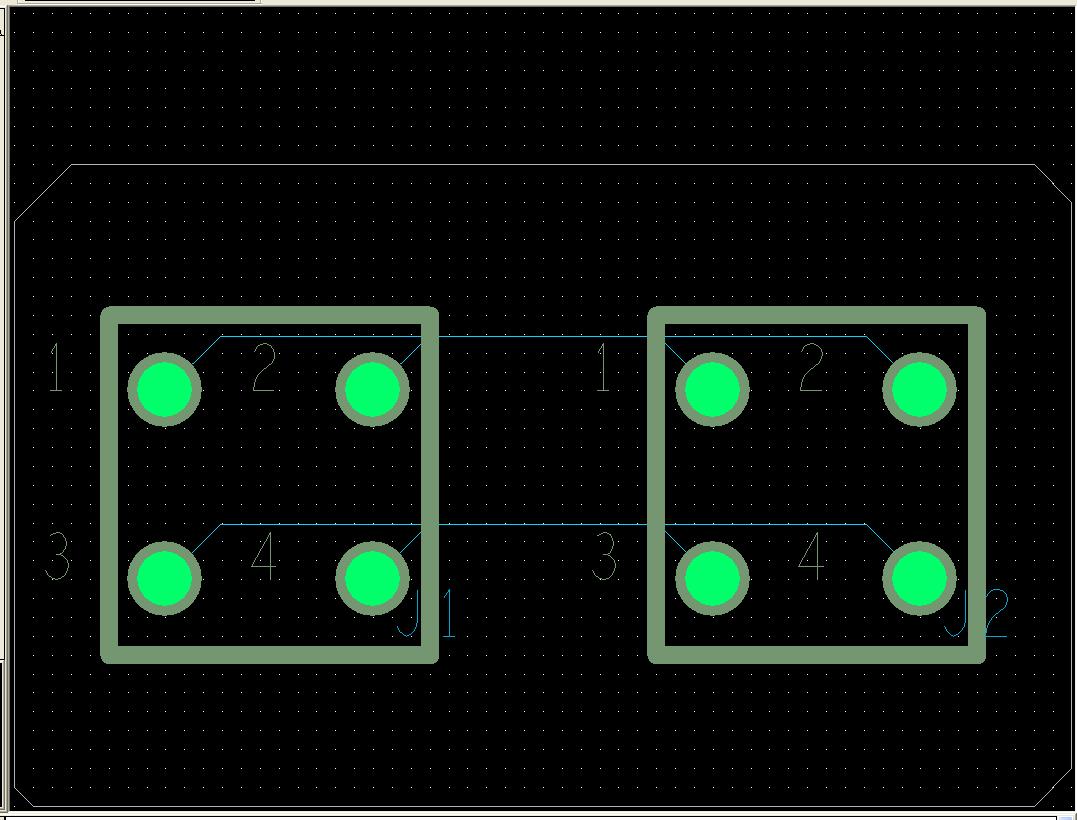

器件放置好以后的图片，PCB是从原理图导入的：
下面是布线完成以后的图片：

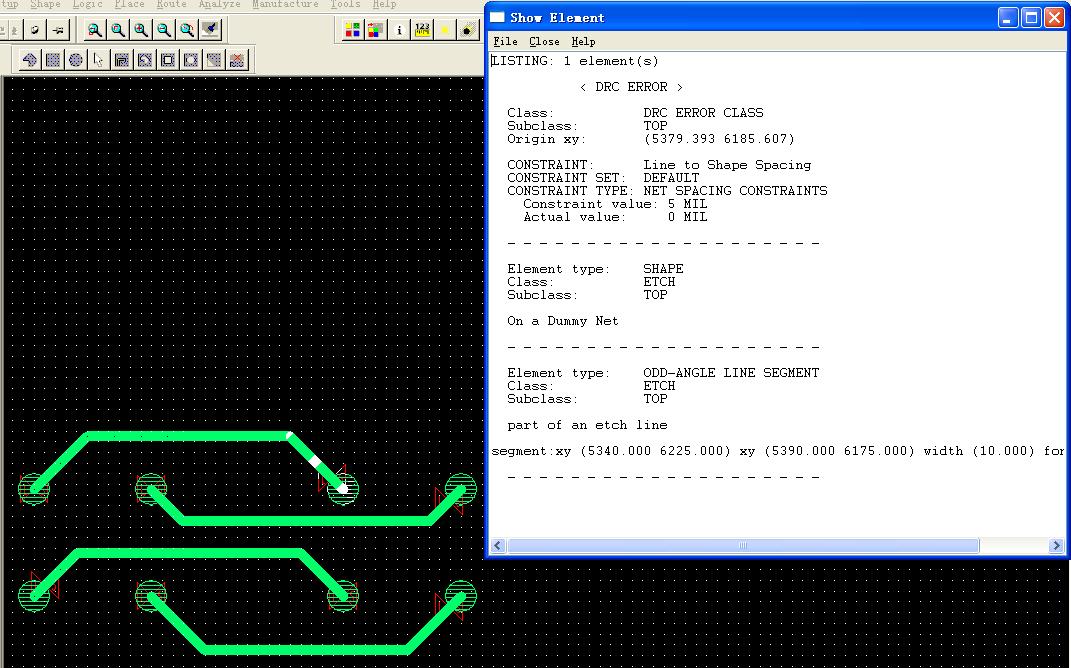

最后一个是把光绘导入以后的图片，每一个引脚和线都有错误。不知道怎么回事，大家帮帮我。
大家帮帮我！
怎么没有人知道吗?
库有问题。PAD里面为什么要画块铜呢
不好意思，库没有问题，是出了光绘以后，导入查看时，软件把它当成shape，实际就是焊盘。
不好意思,请问一下光绘是什么?初学allegro的,不太懂
继续耐心的等待中。
你出了GERBER后，是导入ALLEGRO查看的。这样，PAD会被换成SHAPE，和CLINE或者SHAPE之间会有DRC。不用理会。DRC关掉看就可以了。
非常感谢
