光绘问题

录入:edatop.com     点击:

我做的PCB没有问题,但是每次出光绘,总是有DRC,请问怎么回事啊?是不是什么地方设置有问题啊?

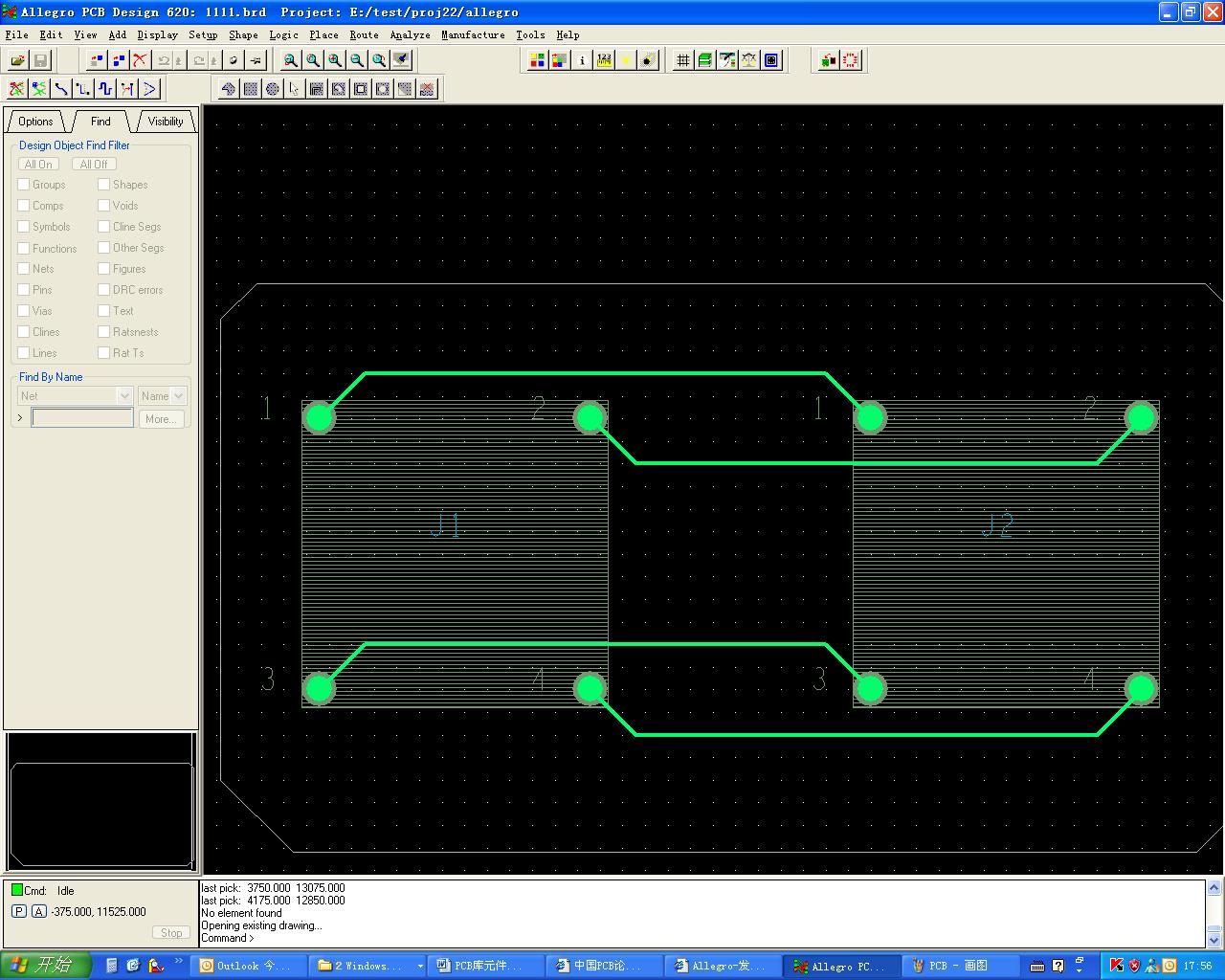

图片如下:PCB图



光绘文件导入查看图:

请求高手给予指点!

請問你的DRC是指啥?

可否說清楚一點

你的drc报告的是 shape to cline 的错误

描述中看出shape没有网络

这是你直接连接的吗没有网表吧。你在恶搞吧呵呵

有drc一样可以出gerber的,只要drc是允许的

这种还敢说pcb没有问题啊
你的铜和via之间都没有避让。
铺铜设置有问题

还是不太明白。
