问一个关于Pad的很肤浅的问题

录入:edatop.com     点击:

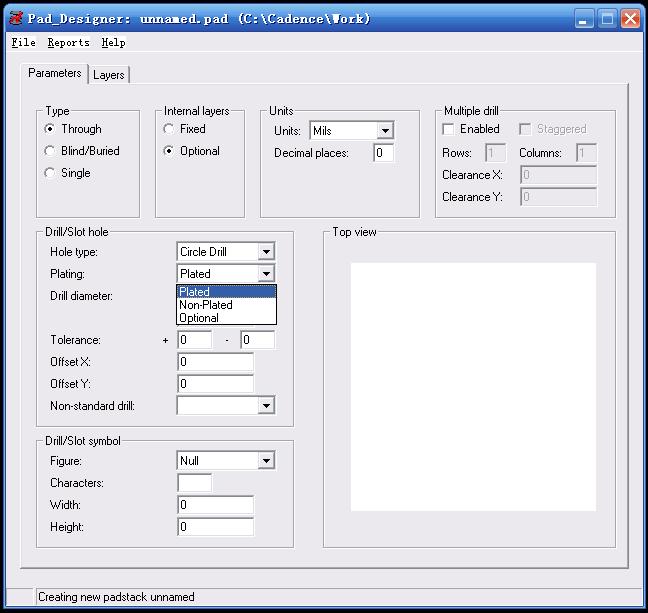

在制作Pad时,如图所示的Plating有三个选项,这三个选项对以后使用Pad有什么不同的影响?如果选择Plated,在布单面板时会不会将孔也Plated?



是金属化或非金属化孔,可选择的。

也就是说,如果做一个通用的Pad,以便以后既可用于单面板,也可用于双面板,就要选Optional,如果选Plated,则做板时就会金属化孔,而选Non-plated做板时就不会金属化孔。

谁能就上面的问题给我一个肯定的答复?

首先,单面板你的BOT面也要铺铜或者走线,不是吗?

其次,如果BOT面确实什么都不走,那我想你这快板应该一个VIA也不要,就可以完成了。

搞清除这些,就可以来确定你的VAI了。

我说的是Pad,不是Via,我想问的是能不能做通用的Pad,既可用于单面板也可用于多层板。

Plated也就是PTH,意即导通孔或金属化孔,这种孔在PCB制造时经过钻孔后会在孔内壁镀铜已达到导通,一般用于via或DIP器件;Non-Plated也就是NPTH,意即非导通孔或非金属化孔,这种孔只钻孔不镀铜,所以多用于机械孔。

想再次澄清一下:是不是做Pad时选Optional或选Plated都无所谓,只要后面出钻孔数据时编辑ncdrill legend和nctape.log文件,如果是单面板,将Plated改为Non-Plated就可以了。

首先要了解一个重要的概念,建库一般不是针对某一个项目来讲的,因为库可以重复使用,是基本的资源,所以plated和non-plated的选择是有严格规定的

正是因为建库不是针对某一个固定的项目的,所以我关心的是对于单面板和多层板如何处理Pad的Plated和Non-Plated问题。

我觉得大家说这么久都没说到点子上吧

以多層板為標準,如果在多層板中需要Plated,就設置為Plated,雖然在單面板中顯示是Plated,廠商也不會做成Plated,因爲這是單面板嗎。
