手工添加飞线的方法

录入:edatop.com     点击:

1、在setup - user preference - Misc中,选中logic_edit_enabled;

2、用place - manually 放置package symbols;

3、选Logic - Net logic,在控制面板中创建网络名并选中;

4、用鼠标左键选择要加飞线的pin,以此类推,一个新的网络就手工建立了,不用重新编写netlist

这个功能在调整、改板时非常有用。

好像不行呀!兄弟

refdes你怎么改?

我自己试过的,可以。第3,4部之间还有一些操作,自己看一下应该没问题。

?!用得着说一半吗?

试过了,板内本身有的元件可以改,另加的不能!

就是说把第二步去掉可以实现。

本人不直接改,从原理中改,并且原理图还不用我改,呵呵!

2楼说得方法是可以的,不过我们一般不直接改

小编说得可行但是这样refdes改不了

如果第二步不是用place - manually 而是用part logic添加 就可以命名refdes了

我刚用PADS转用这个软件画板,刚好遇上增加元件的问题,被这个问题搞晕了,不管怎么跳都不行,跳出的元件就是改不了REFDES和添加NET快要交功课了,那位哥哥姐姐能否帮我一下啊!小弟给你们下跪了!

1、首先在setup/user preference/Misc里,将logic_edit_enabled选中;

2、用part logic添加器件;

3、在place/manually/placenent list/components by refdes里有刚才添加的器件,放置器件,此时refdes就可修改了;(若是直接在place/manually/placenent list/package symbols里放器件,则refdes不可修改,网络亦不能设定)

4、然后利用Logic - Net logic添加或修改网络(之后注意修改相应的原理图部分,若有);

5、(Net logic操作下)选中网络名,用鼠标左键选择要加网络的pin。

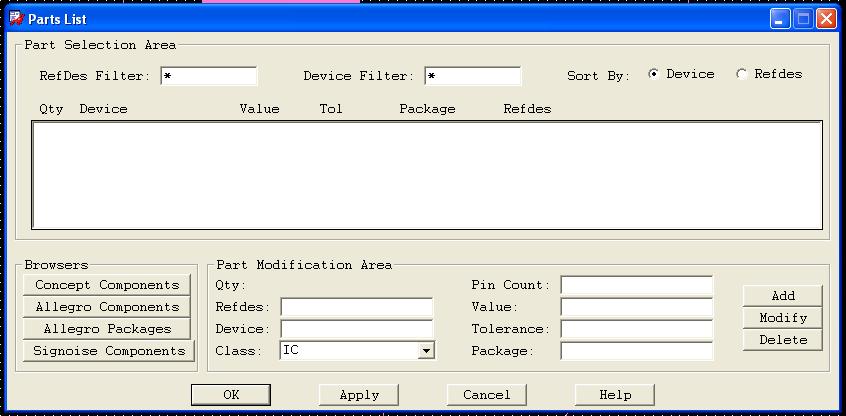

请问执行Part logic后,弹出的这个对话框怎么填?



ok, 搞定了,做的封装必须要产生Device文件。

小编说的不错,顶一下.

3Q

正為上面的問題煩惱呢,真是及時雨啊,好感動

建议不要直接修改。

学习~
