怎样在capture中选中一零件，allegro相对应的高亮那零件？（同发ＯＲＣＡＤ应
录入：edatop.com 点击：
以前知道capture有一个功能的，就是在线路图上点一个零件，相应的allgro中应会把那个对应的零件高亮。
有谁知道怎么实现这个功能吗?
谢谢！
有谁知道怎么实现这个功能吗?
谢谢！

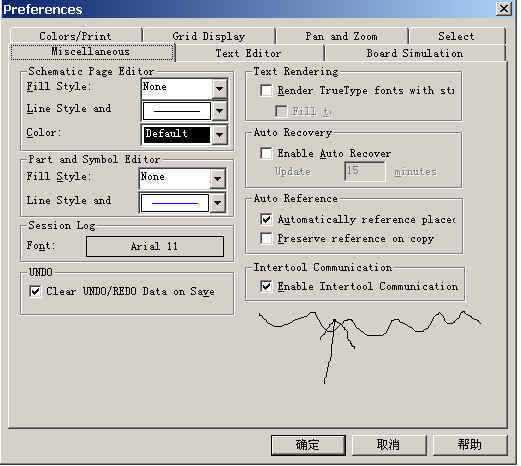

如图所示
楼上是高人，呵呵谢谢
我另个DRC的问题能在帮我回答具体一点吗?
怎么会在allgro中显示drc的蝴蝶结呢?
在想弱弱的问一下， allgro中一定要先点“hilight"按钮才行吗?
ALLEGRO跟MENTOR相反,ALLEGRO必须是先执行命令再选"物件"
可是這好像只能有HighLight的功能，我想在OrCAD中點到C5，在Allegro中就能直接移動C5, 但是就算我先點中move 功能，Find中也選中Symbols，
但還是不能達到我想要的功能。
請問大大有別的方式嗎?
謝謝。
kan
