为什么覆铜时会出现这样的情况？
录入：edatop.com 点击：

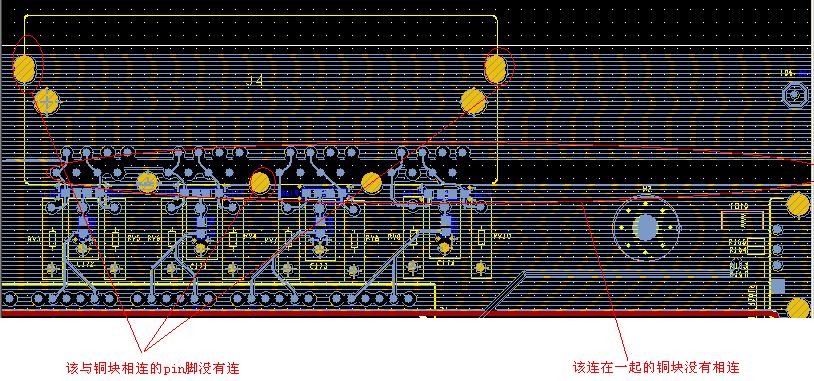

覆铜时遇到一个很奇怪的现象，该连在一起地块没有连在一起（不是由于间距的关系，铜片也是动态的），该与铜片连接的pin脚，也没连在一起，不知什么原因?我直接覆铜和用Z-COPY都是这样。见附图
你的netlist对不对哦
首相注意设置shape的net name
然后看看shape菜单下动态扑通的设置有没有问题
最后看看你的via的属性，看看是不是设置的不合dynamic shape连接（一般设置了自己会知道呵呵）
你是不是没有命名呢
