在ALLEGRO里面做一个USB封装的问题

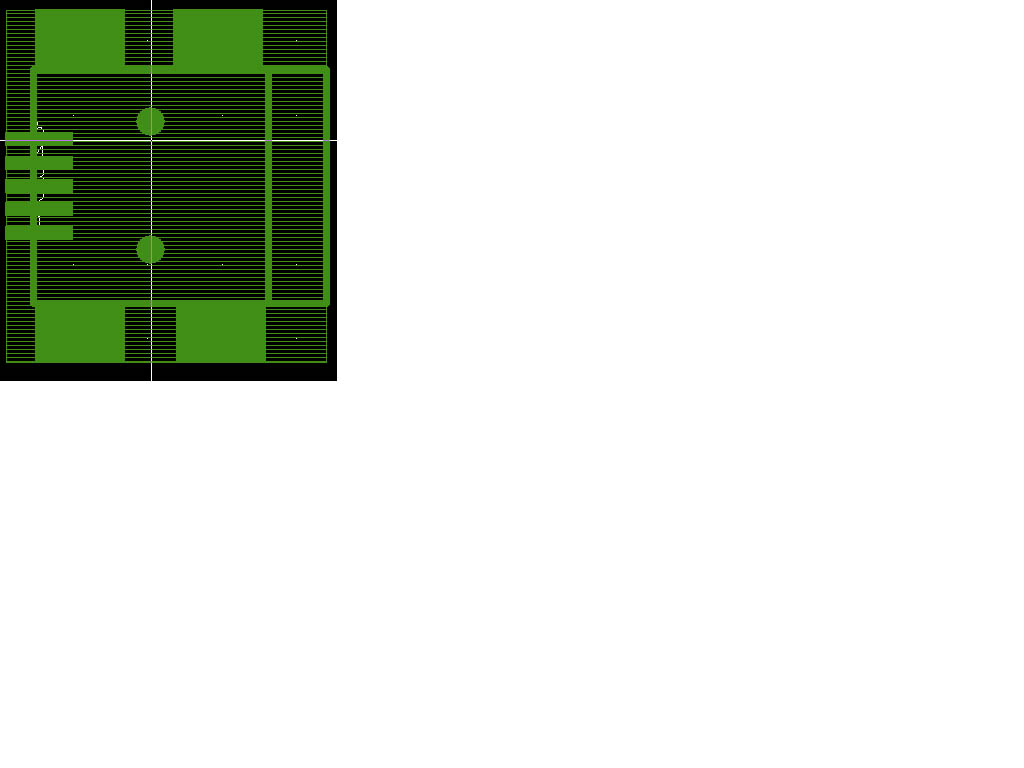

在ALLEGRO里面做了一个封装,如图:

我在原理图的是这样的

我怎么让它对应起来,也就是说一个5PIN的要对应一个11PIN的封装,

 原理图上加

4pin接地,2pin 空

嗯,谢谢.但是我怕原理图不好看呢,像99里面就可以不管,

现在我想到了在原理图里面隐藏管脚就行了.

怎么我发的图片跑不起来呢,郁闷.

那些原理图中没有现实的管教是用于固定焊接的，这样在apd中有一种管脚叫做mechanical pins，这些管教没有pin number，加载在package symbol中，而左侧并列的五个pin才和原理图对应起来来。

这样做出来的symbol比较规范，原理图也比较简洁

longhongbo0922:

你们用USB的接插件通常是哪种型号啊?我发觉此类产品太多，有空请给我几个经典或常用的（或便宜量大的）的PN,我用FPM建几个例子。

看看

你是说几个固定的脚放在那个阻焊层上对吗

好，顶了

不会吧，积分444。

可以的现在一般常用的就是5ＰＩＮ的它有两种外型，我弄的这个就是常用的。你要的话我可以把我做的封装库给你

  嗯，谢谢，你给我其制造商或PN(器件型号)就可以啦。请发到这个邮箱：fpmontreal@gmail.com

BTW:通常那两个中间不接地的是NPTH吧，其孔径我没看出来（可能没打开），不过似乎金属部分太大了吧?应该很小的，以便于加工时候DRILL掉。另外其他几个接地的PIN你在原理符号中设为POWER类型就好啦，那样回自动隐藏的，也更接近实际的含义。

学习

学习
