Protel的PCB库转allegro的问题
录入：edatop.com 点击：
a) 在Protel中将PCB封装放置（可以一次将所有需要转换的全部放置上来）到一张空的PCB中，并将这个PCB文件用Protel PCB 2.8 ASCII的格式导出(export)；
b) 使用Orcad Layout导入（import）这个Protel PCB 2.8 ASCII文件并保存（.max）；
这个是论坛上介绍的步骤，我在a导出后到b就没办法转换成.max格式的了。提示错误。

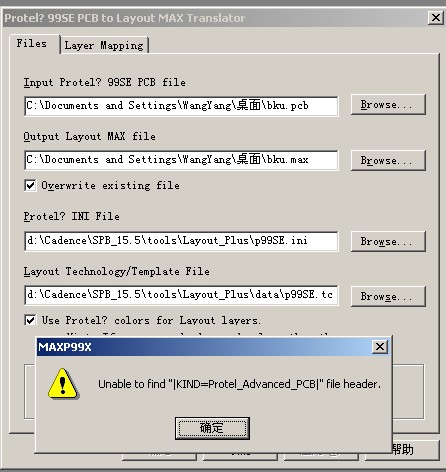

然后就提示“Translation aborted”
请帮忙解答下啊。谢谢。
建议导入的Protel PCB文件，以及将要导出的.max文件不要放在非法路径下试试。
放的路径不要有中方就可以了,我上次也是吧样的,改完后就可以
这样导出的库总是信息不全,问题很多,还不如重新建立呢.
