铺铜时表面层铺铜和元件接地脚怎么没有接在一起？
录入：edatop.com 点击：
表面层铺铜和接地脚没有接在一起，造成散热不良，怎么办呢?是不是那里还没有设置好呢?谢谢

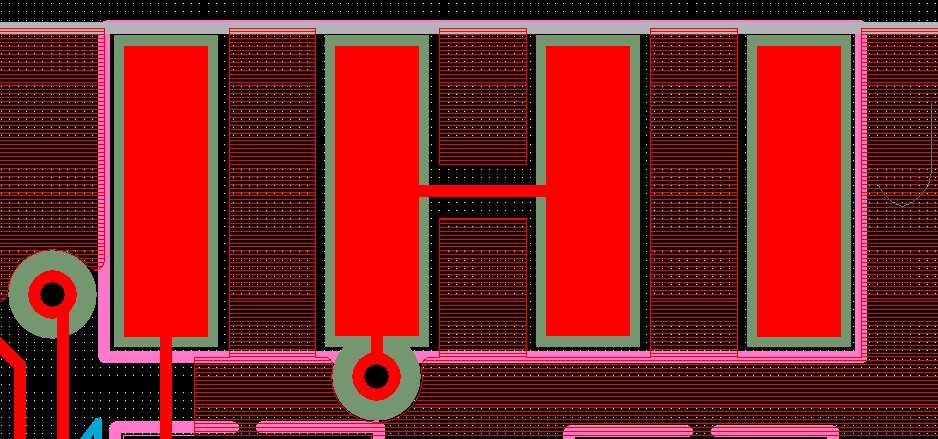

P2，P3是接地脚，表面动态铺铜却没有和P2，P3连在一起?怎么办呢
那位大侠帮一下忙呀
首先，你确定一下你的这个铜层是设置为GND吗?
如果是，你再点击shape->select shape or void,点击这个铜层，单击右键，选parameters对铜层参数进行设置，主要是thermal relief connects中里面选好就可以了，
确定一下你的这个铜层是设置为GND?
