走线不能走到焊盘中央，是个异型焊盘
录入：edatop.com 点击：

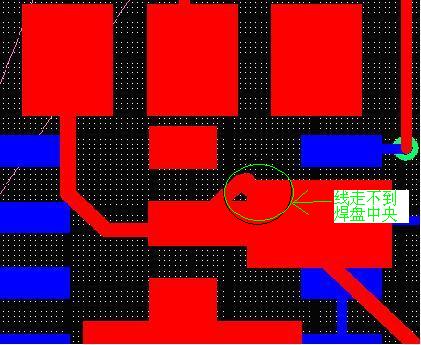

如下图示，布线时，这线老往焊盘的脚上跑，就是不能进中心部分
我修改了焊盘的中心点在中心后，还是一样的效果，不知那里出了毛病，请高手指点！
要在做SHAPE SYMBOL的时候就把中心点弄好！
谢谢pcad，确实是shape 的中心点没设置好
请教一下，你们说的要在做SHAPE SYMBOL的时候就把中心点弄好！是指把pad中心点设在焊盘的中心处吗?我也遇到过这种情况，如果我用pad designer做焊盘，又怎么设置焊盘的中心点呢/ 线画不到焊盘的中心是与这个有关系吗?还请指教！
