请问如何改变过孔(via)大小?

录入:edatop.com     点击:

我的默认过孔(via)是VIA025D013,我想把trace较宽的过孔扩大,怎么做啊?Options的via选项有下拉菜单,但只有一个默认过孔VIA025D013可供选择,希望在走10mil 以下的trace时就用默认的13mil的孔,而走比如是30,40mil宽的电源信号线时换用孔径大一些的过孔!

如何实现呢?谢谢各位啦

在constraints的physical rule set里的

set values里将要选的via加进去后就可以选了。

如果有多个孔,有没有快捷方式选择使用的过孔呢?谢谢!

这个功能肯定是有的,

我不常用这个办法,所以不太熟悉,希望熟悉的指点一下小编

其实遇到这样的问题,我常常用另一种办法来解决

40mil  用一个 via25d13的孔固然是不好,但是你可以用2个那样的孔连接就可以了啊,就我来说我不喜欢设定的太多的规则,因为没有什么好处,当然只也是我个人习惯而已.(差分线,GROUP走线还是要设的,呵呵)

没错,我也是这样修改的,但有一个问题我一直没搞懂,这个LIST里面列出来的过孔和焊盘的路径是什么,我一直沿用着别人的设计,自己添加的过孔不会出现在这个列表里。哪位给指点一下?多谢

hehe  楼上的没有看请小编的问题啊

constraints的physical rule set里面去设定,到时候还是要选择的,不能达到他30mil粗自动选择大孔的要求啊

我觉得应该可以直接设定,期待高手解决

5樓兄弟,可能是你沒有加進設計板里去,所以就不能使用嘍

对需要的信号线设定规则,规定线宽和过孔

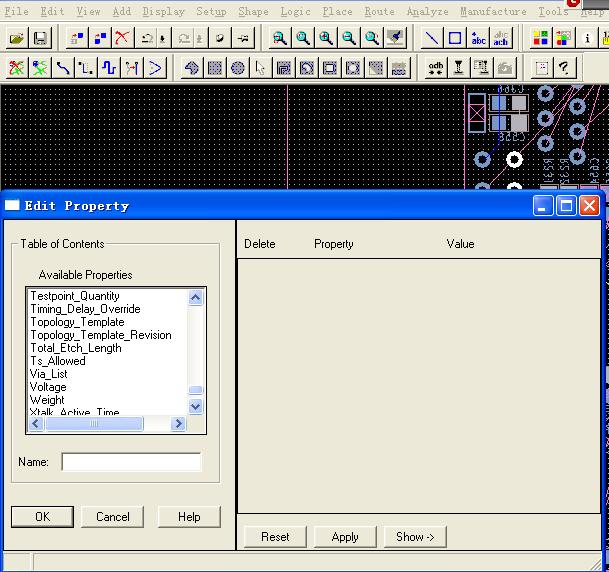

edit-property

选择网络

在Via List里加入你的过孔名字就可以了

但如果你的库元件中没有所需要的VIA类型,当然就无法添加上去了,会成*VIA,对不

学习ING,THANKS!

hao

正在学习中,想问一下对已有的走线过孔怎样改变过孔的大小呢?

一,是删掉重打。

二,是repalce...

tools目录下有。但这是替换所有相同的。

三,也可以库里修改via大小然后updata

kankna

不错!顶一下!

不错,顶一下!感谢小编!

ding
