如何制作键盘按键的封装？

请教如何制作键盘按键的封装。如下图：绿油开窗在什么时候做?怎么做?多谢了！

不错,顶一下！感谢小编！

没有人愿意赐教吗?

哪位DX帮帮忙了！多谢了！

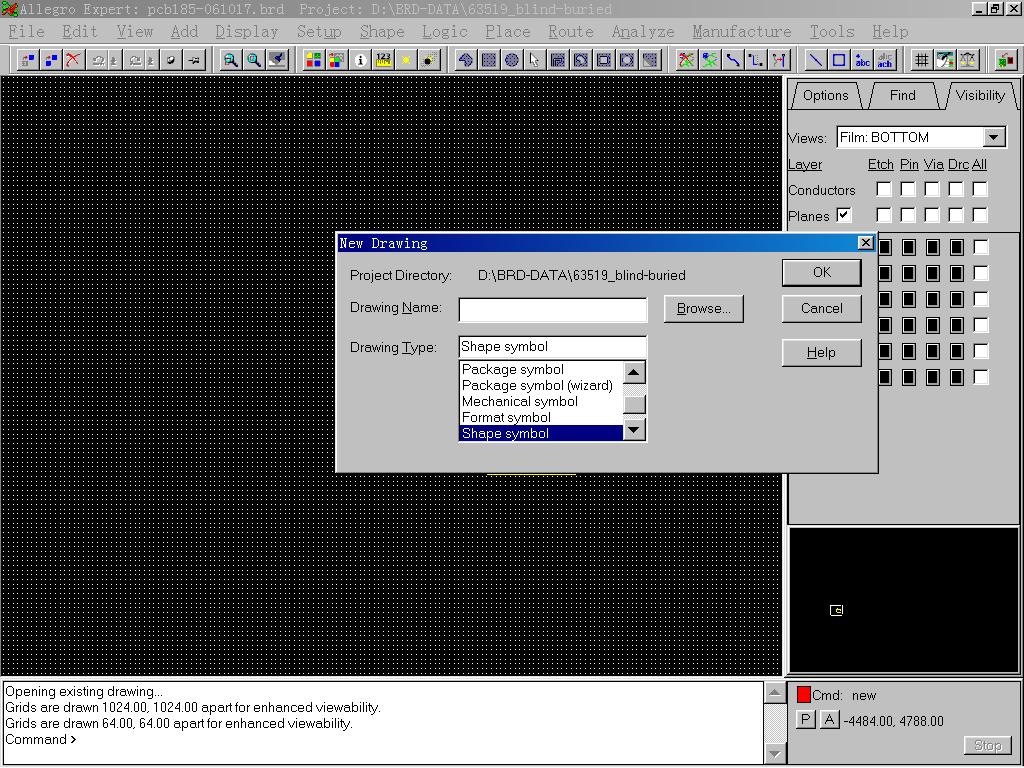

图一，建两个shape symble 和你要的形状一样的

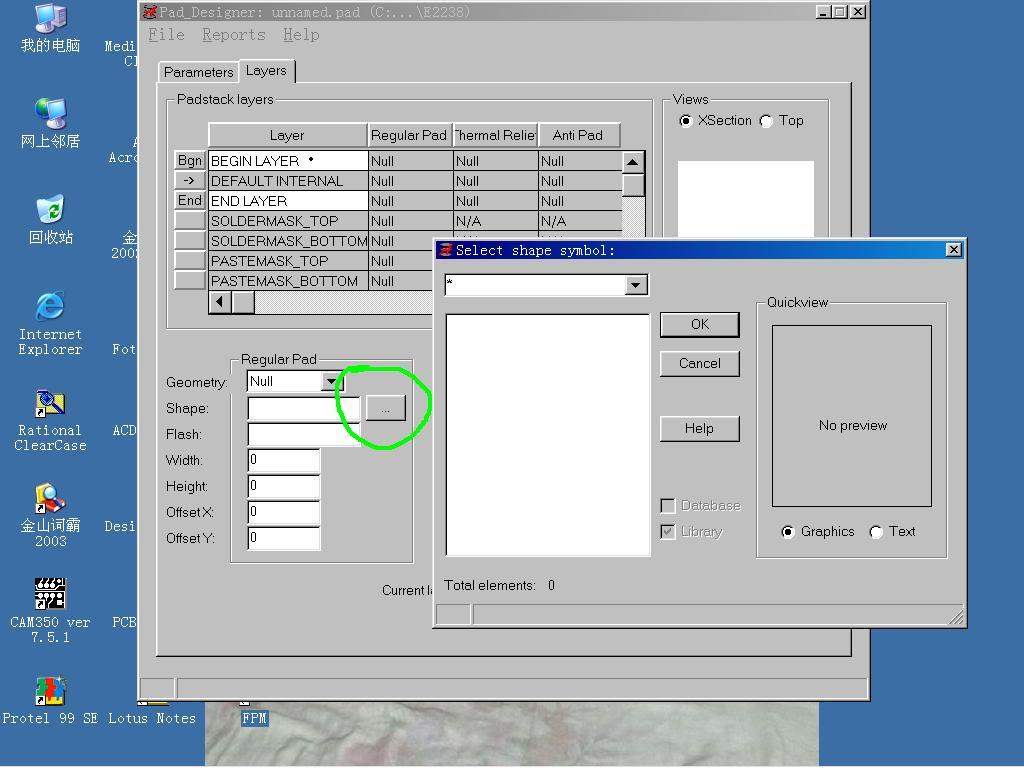

图二，建两个pad ,要调用建好的 shape symble,soldmask 也一样

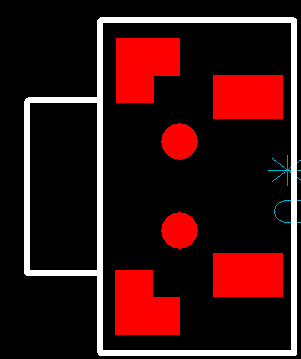

图三，建零件，

能否说得详细一点?soldmask时在做pad还是在建零件的时候添加?我再见pad的时候添加的soldmask总是不能跟shape在同一位置。

 实在不行，把datasheet贴出来，大家谁有空帮你做一个贴出来，大家共同研究学习

感谢小编！

我想知道PROTEL里怎样制作.请高手赐教

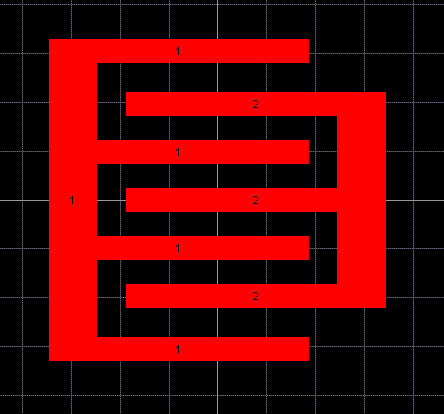

呵呵，看到这类帖了，我的FPM封装生成器就有四类按键器件的制作，以前也发过一贴，希望有能讨论的，可似乎没啥响应，我也就懒得进一步贴源代码出来了。1楼贴出的按键形状似乎太简陋了点，应该还有许多要改进的哦。这类器件最适合用程序自动生成了，手工建立又慢、又不精确、还不灵活。

小编如果还有啥怪异的按键器件就贴出来吧，我应该可以几分钟搞定的。

 楼上的好厉害，能否详细说一说。有机会交流一下

qq:653522805

学习了`

对不起，我不用QQ的，MSN也是私人用途，在这个论坛多交流就可以啦，或者我的EMAIL:  fpmontreal@gmail.com

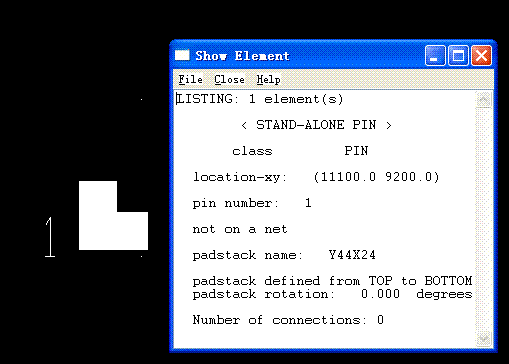

试验了一把，怎么把shape导入到焊盘后，保存时提示“pad stack origin outside all pad"，   不明白哪个地方错了，是shape的纸张大了?把做shape的纸张调小点，还是不行呀，好奇怪哦。

有 RichardLC   的地方

 跟贴，是啊，FPM封装生成器  的按键封装还是很好的！

只要有AUTOCAD，什么封装不能做呢！

shoujiao

AUTOCAD是哪个EDA软件中带的,学一下

不好意！用AUTO　CAD产生的DXF并不是所有的东西都能导的入ALLEGRO的，我试过了！

但是有其它软件可以！PCAD那里有！
