Allegro出的Gerber在CAM350里问题

录入:edatop.com     点击:

请教各位大侠:因为我们要在CAM350里排版,所以需要Allegro出的Gerber导入到CAM350里面,会有很多层,很不方便,该怎么办了?其它的软件就不会啊,如果是双面板导入就有7层,四层板就有9层,而Allergo导入个双面板就会出二十多层了,四层板有三四十层,天啊,都无从下手了。

也想知道呀。

難道遇到這問題的人很少?有沒有高手解惑啊?

也想知道啊!我刚才检查了一下我刚出的GERBER,我的板子是8层,随便导入其中一个走线层,导入CAMERA就有23层,然后又随便导入一层走线层发现,晕还是31层,接着导入一层电源发现只有三层,随便一看是以单数在CAMERA中显示层面的,其中31层的那个是这样的

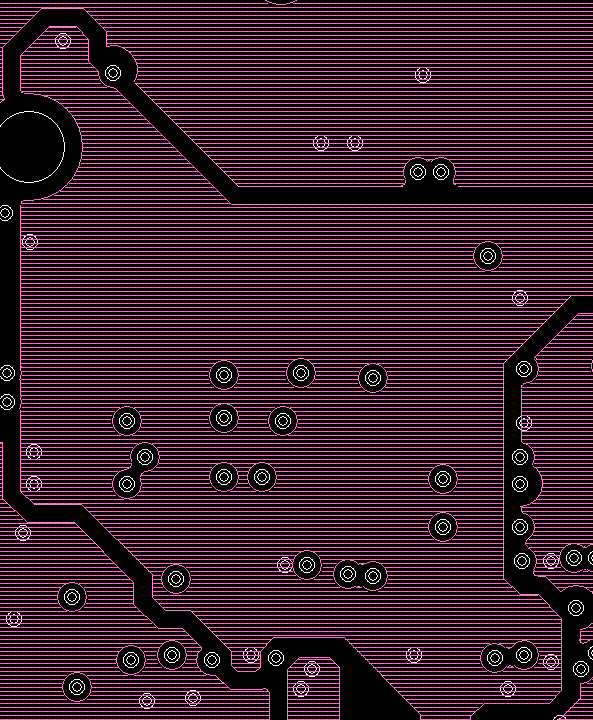

如图所示:

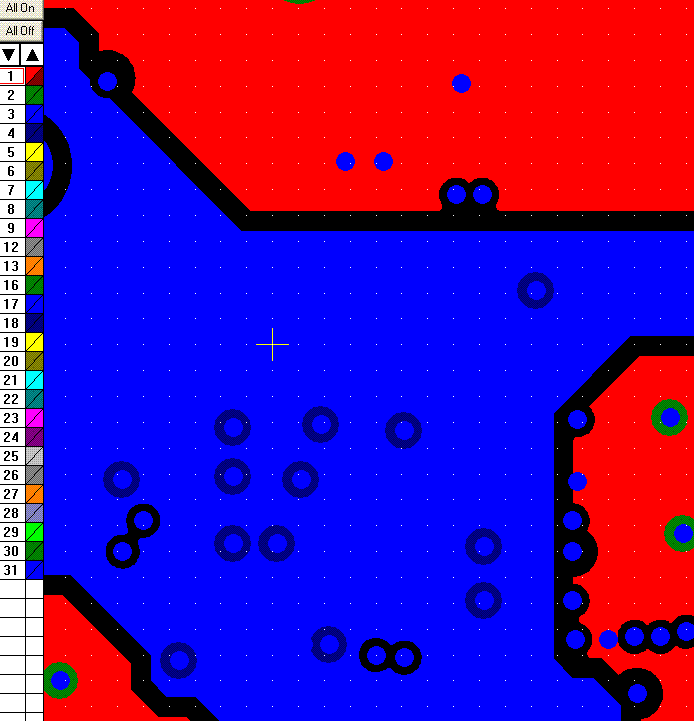

很清楚的看到第17层和第18层是相关联的两层,也就是说这一层可能是阻焊(偶是做LAYOUT不是很懂)

但从整片板子来看基本上一片铜对应一个层面,但也有说有多少片SHAPE就有((多少个层面-1)/2-1)可以看的出我的这片板子这个层面至少有十五块SHAPE!这就是你说的为什么有这么多层面的原因,但怎么办偶就不晓得!

不好意思我刚才是随便看的,偶也看到有好几片铜泊对应一个层面,所以刚才说错了,不好意思!

PS:那么我的这块板子要是给了你做你会不会疯啊!

天啊,不會瘋,會死....

不过死的也明白!其实这是一块比较简单的板子,偶只用一个星期(在偶们公司一个星期=6X10)一个人完成布线布局!像以前做的主板8个人一个月(22X8X8)那么你。

如何是Layout的話,八層十層都不是問題,關鍵是我Layout完以后還要導入到CAM350里排版,這就很麻煩了.

我們公司基本上每塊板都要我們排版的,可煩人了.以前的公司都是交給板厂排的.

呵呵!十层板我学没布过呢!偶最喜欢的是布六层板,以前公司那些人布的8层要不是老大不同意我统统都给他们布成6层(可能他们布的时候DRAM的线不好布,但偶布的还可以)!8层倒觉得从良心上觉得有点。,不过自己做起来就轻松了许多,但本人怎么说呢也是个做事严谨的人,既然你这样要求,哪一天你不想这么做了,偶也能很快改成6层,所以偶把其它电源用在一层!不过从EMI等角度来说的话以本人的经验是绝对不会有问题的!没法子!多一点钱嘛!反正又不是我出,做的好又不多给我一点钱,做成6层偶的工作量也会大一些,偶的郁闷也就解开了,但还好偶们LAYOUT不用排版,虽然我不会什么排版,但是这种事绝对是CAM做的事!

试下:utilities->composite to layer

是在CAMERA里吗?

不好意思本人以前是做CAMERA的,打字的时候打错了!

请问是在CAM350里面吗?

utilities->composite to layer?我的怎么沒這個選項了?是不是版本太舊,偶的是CAM350 V6的
