allegro 做椭圆孔问题？

好像不是这个样子的

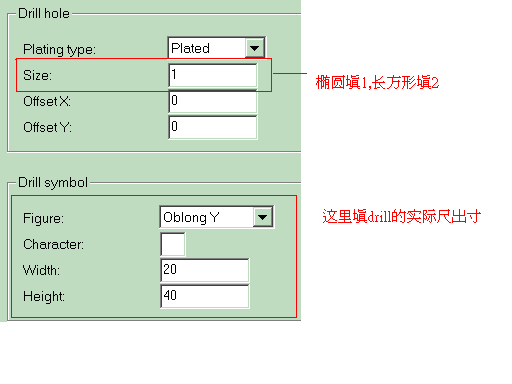

下面一栏只是表示这种孔的一个标记符号吧，和孔的大小没有关系吧。

目前我也不知道allegro该如何做椭圆孔，我一贯的做法是：做的时候做小一点的圆孔（thermal和antipad要开的大一点），第二项的符号当然最好选oblong，最后在ncdrill的表格中，给出椭圆孔实际的大小，这一点一定不能忘记！如果哪位有更好的方法，教我一手，不胜感激啊！

是的,没错,最后要在表格里size为1的全部改为椭圆孔的实际尺寸

你说错了吧。

谁说错了，指导一下啊，最近常常遇到椭圆孔，总担心一个疏忽，最后忘了去改，那个可怜的孔就被做成圆的了

目前Allegro只能按照4楼的方法去做，或者另外像标注机构尺寸那样用文字特别标注，要特别注意thermal和antipad的问题！

在drill hole里面选择oval slot就可以了

引用youzirelax发言：“在drill hole里面选择oval slot就可以了”

也许换个版本（椭圆孔可能会变为圆孔了），故特别推荐对板上的异型孔等补做文字描述（除做数据处理外）

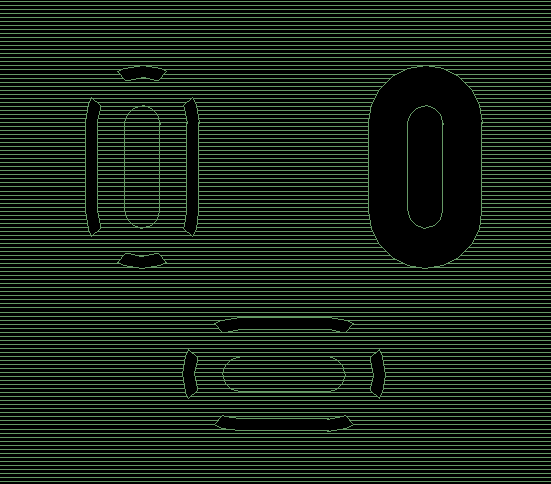

阳片面

阴片面

請問一下樓上,裡面花孔是怎麼做的ㄚ~~~

你用的是低版本的，高版本可以直接作oblong的图形的孔

那个椭圆的flash当然肯定是自己画的样子，系统生成不了，是可以自己画或者用论坛里面的“flash"生成器都可以，淡然也是要显示出来的呵呵楼上的说得也没错

至于那个drill symbole是这一种空的标示，在生成drill legend的时候会被使用，也可以再次自己定制

了解

dddd

多看看書啦﹐這些都是一些很基本的問題。

也可以在机械层画槽孔。

谢谢分享！
