allegro 出gerber问题！

各位大侠:
     小弟我在用allegro出gerber后,再用cam350打开时,发现原来一层被分离出好几层来.比如:我出的是top层的gerber,本来只有一个top.art这个文件,但用cam350 autoimprot后,发现有5层top.art,每层的东西都不一样,有的层是trace,有的层是copper等,不知就是这样的呢,还是出现了错误?

CAM打开一个.art就是应该只看到一层的，
你出现那么多层一定是哪里出问题了。
是不是做Gerber的时候出问题了呀?！
你出Gerber的步骤是怎么样的?！

luser1010,你出的是274X格式的光绘，Cam350会把这种格式的光绘分成多个层来显示，Cam350中称之为复合层，合并一下就会变成一个层，或者用其他光绘软件去看就不会了～～～

用cam2000看一下有没有这个问题！
请教dzkcool，怎样合并层呢?

交给厂家，他们会合并！

各位大侠:

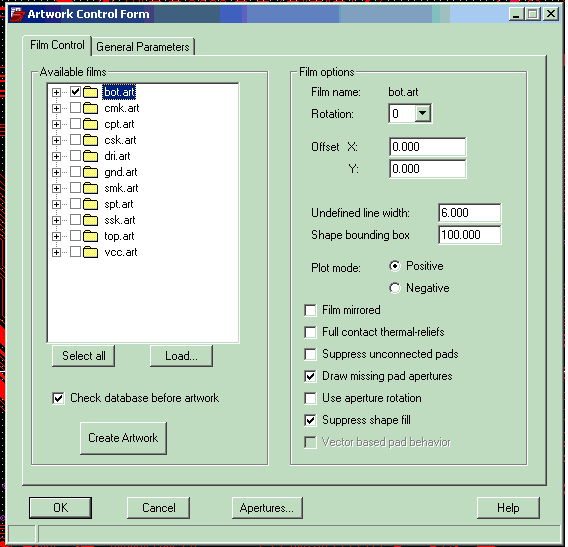

     我出gerber时的参数如下,不知对不对,请大家指点一下！

我用你这样的设置试过了，出来的gerber对的，
放在CAM350里面一层就是一层。

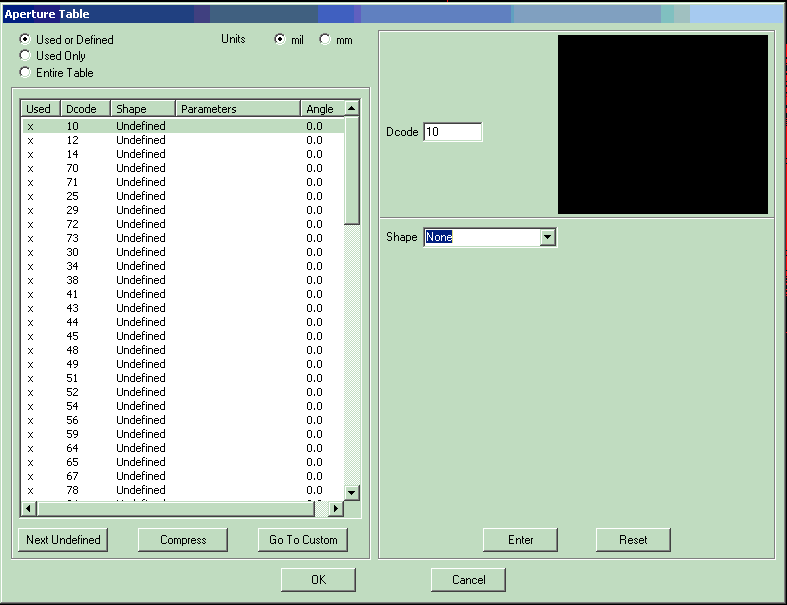

你有没有做Apertures...这一步?！

gingerpig:

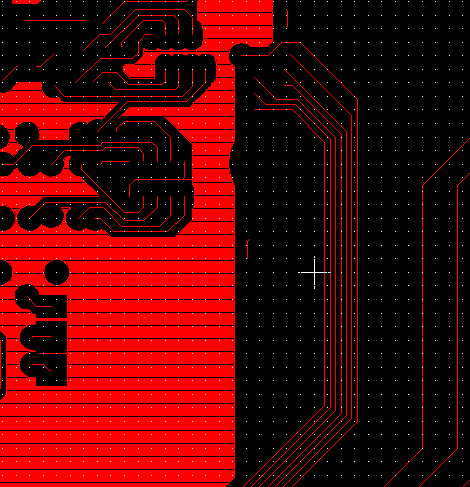

我有做apertures那一步呀,但不知为什么,我cam350导入时出现下列情形,出的gerber全部是细线,而且看不到through hole！

这证明你的光圈（D码）文件不对！
我注意到你的精确度是 5，5的，你在CAM350里导入时，也要将默认的精确度调整到5，5才不会出现Gerber变型的现象。

Kitty说的对，应该就是导入CAM的时候的精度设置的不对
不过我在出gerber的时候没有出现你的那个报错
这个不知道是什么原因～～～

把精度设置对也不行！

你的意思是说精度设置对了，线还是细的吗?！

那你公制、英制有没有选对呢?

can you sent the brd to me?
jirikun@163.com or   jirikun@126.com

在POWERPCB里面遇到过这样的情况，是因为PCB那边是在公制状态下输出GERBER的，ALLEGRO还不会用，不晓得会不会是一样的原因。

对呀,把精度设置对了,公英制也设置对了,线还是细的,而且看不到through hole,不过如果采用RS274X格式的就可以,不过那样的话用cam350打开一层会被分为多层.
由于板子是公司的,所以不便把它发给大家看.

你有没有把每一层的默认线宽都检查一下对不对呢?！
我再想不到其他原因了

gingerpig:你像这样设置出的gerber是对的吗?

那你在CAM350里导入时，art_aper.txt文件的格式是什么呢?也就是光圈（D码）文件的格式。

你在装放光绘文件时　有几个设置　你试一下呢

我这样设置出来的gerber是对的呀
（1）检查每一层的设置是不是都对了，比如是不是每一层的默认线宽都改成6了等等……
（2）精度像你那样设置为5，5
（3）出gerber的时候要做Aperture...这一步
（4）用CAM打开的时候，import以后不要直接用finish，而是点击next，然后找到里面的.art文件，把后面显示的精度改成5，5（默认的好像是2，3），然后再finish。
这样子出来的应该就没问题了
也许昨天你的电脑罢工?！今天重新来过，再试试看呀?！
祝你成功哦～～～

各位大侠:终于搞定了,原来我没有把apertures file和*.art file放在同一个文件夹,导致cam350找不到aperture file,再次感谢各位大侠的指导.多谢gingerpig的多次指点.小弟我原来是用mentor的,现在用allegro,很多不会,以后大家多多指点.

问题解决了就好
不过两个文件默认的时候是放在一起的呀
你特意把他们分开啦！?
嘻嘻……又长了一点经验值～～～

这个经验长的不易啊，掉了几根头发了。和和

倒，没有放在一个文件夹里?这种事你也做的出来呀

不要这样说我啦,我是出gerber后把它copy到另外一个文件夹,方便查找,但没有把aperture file copy过去,所以出现上面的问题了.多谢各位的指导！

我翻了这么就才找到你的帖子，我的问题跟你样，用CAM350看，很多线非常细，表帖器件的焊片也没有了，跟你帖的图一摸一样。用ALLGERO来IMPORT，线的宽度正常了，但是焊片还是没有。
我的APERTURE文件和ART文件是在一个目录中的，为什么还有这样的问题?还有其它解决办法吗?
我所有工作都做完了，就等着出片子送PCB厂家了，急呀。
谢谢！

请问CAM就是一个光绘软件吗?
我们在ALLEGRO里设计好PCB板,做好GERBER文件交给厂家就可以啦,干嘛还要用CAM看看.
在ALLEGRO里不是也可以看吗?

他们说PCB厂家用CAM之类的软件生产板子，而且两个软件看到的结果经常不一样。
