看不见Allegro中的封装(已经解决)

录入:edatop.com     点击:

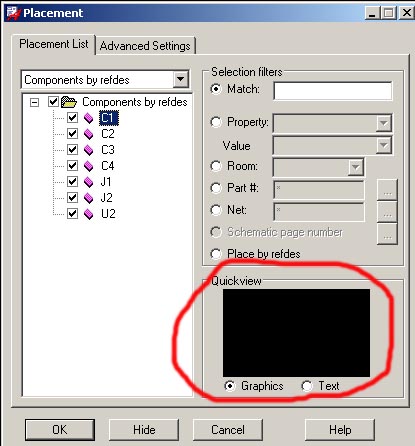

大家不要笑话我,我是今天才开始学习Allegro的,学生,全是自学的,老师上课只是简单的说了Protel99se,借着ProtelDXP和PADS2005的基础,想把Allegro的流程熟悉一下,更多的研究需要以后出来工作了再努力。翻阅了以前的相关帖子,还是没有找到相应的办法。OrCAD Capture以前就熟练了,所以原理图用Capture做的,但是导入Allegro却看不见封装,Place/Manully后如下图,看不见封装。前前辈/高手指点迷津,到底Steup/Uers Preferenve该怎么设置?

感激不尽!





注:现在编辑一下,已经被我解决问题啦!原来我在Capture封装属性里面填写的Allegro的封装大小写错了。应该是区别大小写的吧?反正很不容易发现了这个纠正就OK了。
再传个图片庆祝一下,下面是导入的样子:0

好高兴哦!同时新学的“同学”不要再这样犯错啦!

我用的SPB15.5。谢谢大家!只有导入布局成功了,我有了自己的PCB文件,就好继续学习下去了。

我好想看到自己导进来的PCB,哪怕是一个简单的电路。
