大家帮忙！为谢.

与非门在原理图中电源与地是隐藏的，edit part中定义分别为vcc和gnd.生成的网表到PCB中只有地连接上，电源VCC确没有连上。请各位帮忙解决。

我用的是CAPTURE和ALLEGRO软件.

各位高手帮帮小弟

把ORCAD里面的封装的14pin的管教定义改为你的电源名称。因为，里面的缺省不一定是VCC,有可能是VDD.

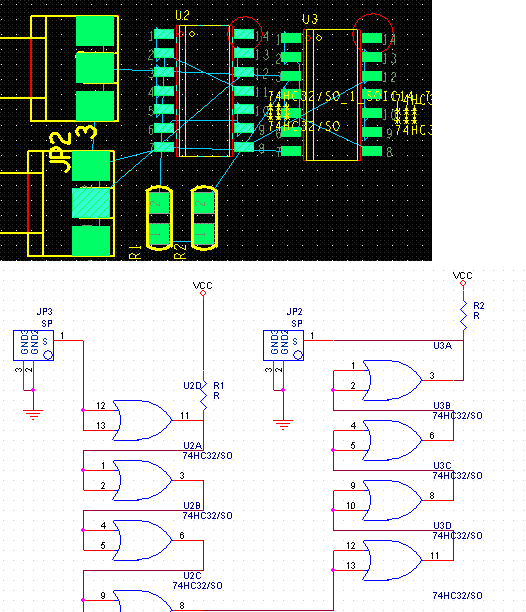

在上面的图中那些门的14脚定义都是VCC和那两个上拉电阻电源名一样啊,可是到了PCB中就没有飞线,还请指点.

你自己做个封装也能解决，把74hc32的所有管脚坐在一个封装里面,当作普通的IC一样处理。

确认电路图中隐藏的power pin 的name是VCC，然后再确认allegro中，
此net的属性：edit/properties/在option中选择nets，然后点击VCC的一个pin，
确认edit property窗口中有无NO_Rat,如有钩选delete。
希望能帮到你

谢谢楼上的兄弟,是NO_Rat钩选就OK了,NO_Rat在这里是什么意思?

隐藏飞线

呵呵,多多积累啊,

谢谢楼上各位了.正在学习使用中.
