明明没错，怎么老报错？

明明一个是Input，一个是Output,怎么会报错呢?

有没有人遇到过同样的问题?

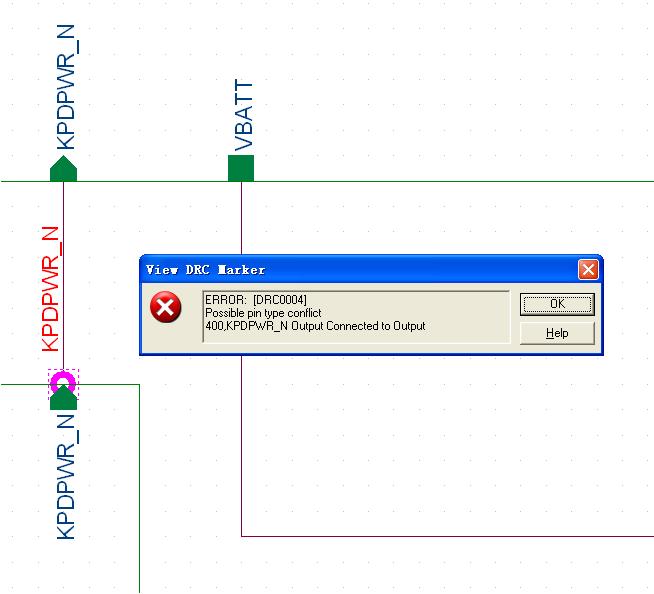

错误提示怎么是output to output?

所以很奇怪的呀

上周才遇到过, 后来就把这一页给杀了,全部用 off-page来连的,就搞定了．

注意：页面不要用文件夹格式．

这个是层次原理图呀，我们必须用到的。

关注中

我说的就是不要用 "层次原理图".

其实这个错误对生成网表是没有什么大问题的。但是我们碰到问题就要解决它，

而不是绕过它，回避它，这样永远也不知道原因了。

为什么很多软件都支持层次原理图。肯定有它的优点。

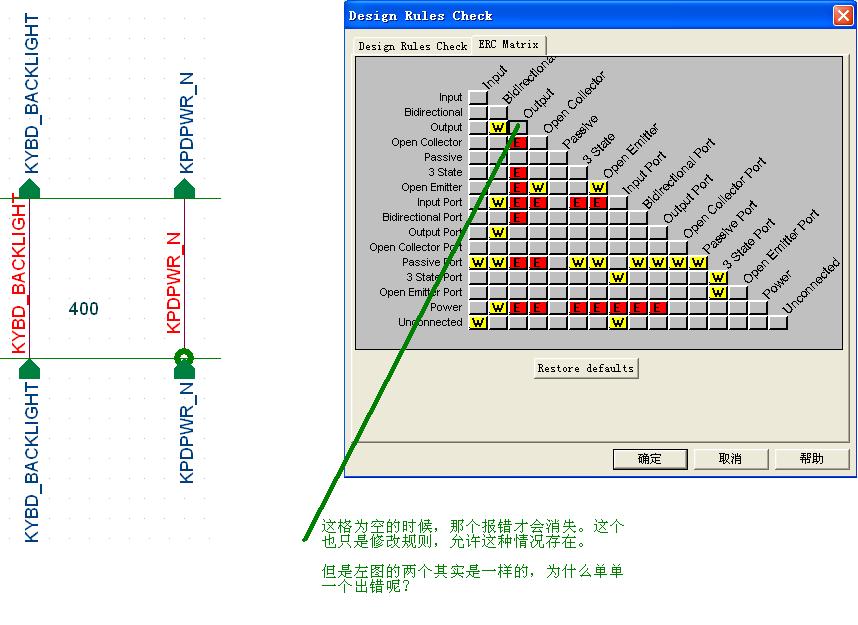

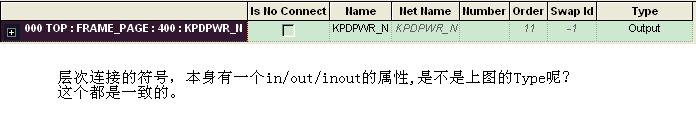

呵呵注意了，层次连接的符号，本身有一个in/out/inout的属性，这个属性必须和它下一层连接的具体的ic的腿的in/out/inout属性相同，你的错误就是这种错误了呵呵，在drc/matrix里面可以更改的哦

看看是不是器件库上的管脚属性不对?

都对的。很奇怪

关注in

关注ING

有遇到过，你在编辑这个器件的时候，在这个引脚设置时有个属性，你在type中选择passive应该就可以了
