圆环型的焊盘shape怎么弄啊？
录入：edatop.com 点击：
圆环型的焊盘shape怎么做呢，我在论坛里找了一种方法：在format里做成圆环，之后修改其类型为 shape,但改完后保存时还是会报错，说是Shape里有一个Void，不能保存为.ssm文件
想问高手，这种不规则的异性焊盘应该怎样才能做出来呢?
我这个焊盘形状如下：
外面的圆环为管脚2，里面还有一个焊盘为管脚1
一.建一个shape symbol
1. 先按照尺寸画一个圆形的shape
2. 然后用shape void circle命令将中间挖空

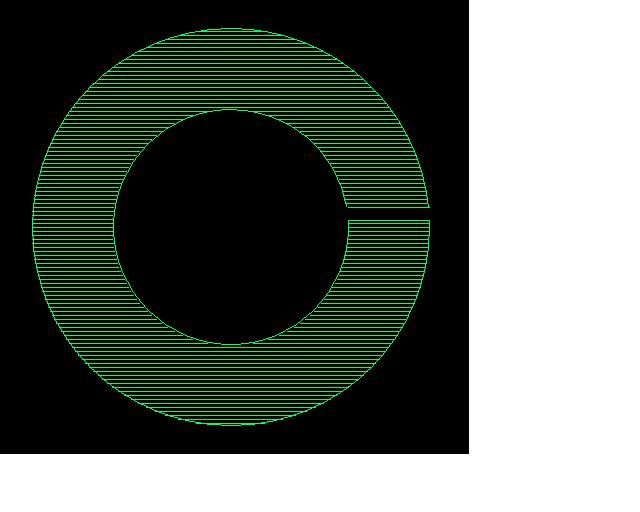

3. 最后将格点设到很小很小，挖一个缺口出来，这样就可以存盘了,如下图
注意将原点设置在圆环上面
二.在Pad Designer里直接调用上面的shape symbol就可以了
