PowerPCB的文件导入Allegro的正确方法

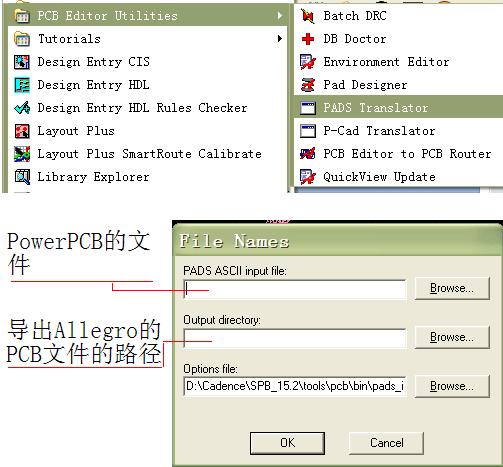

方法一:用Pads Translator转化的。在这里感谢“一个好人”

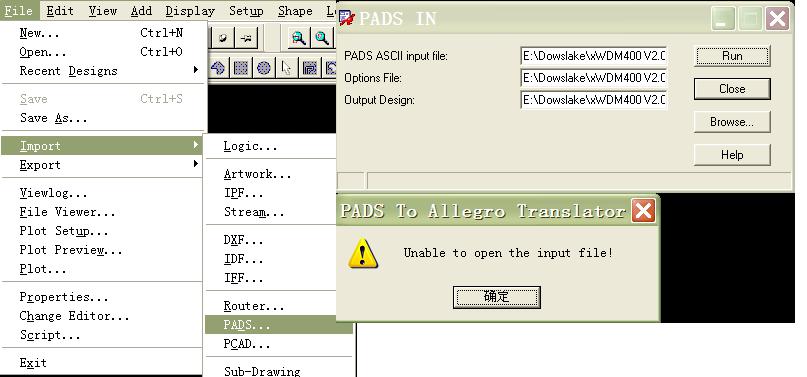

无法把PowerPCB的文件导入Allegro!Help Me!

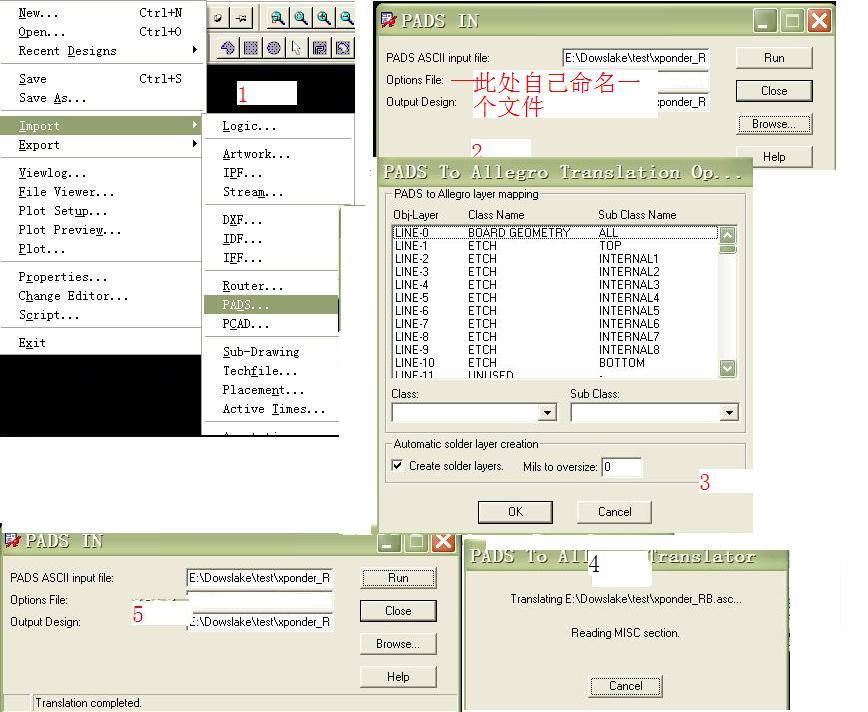

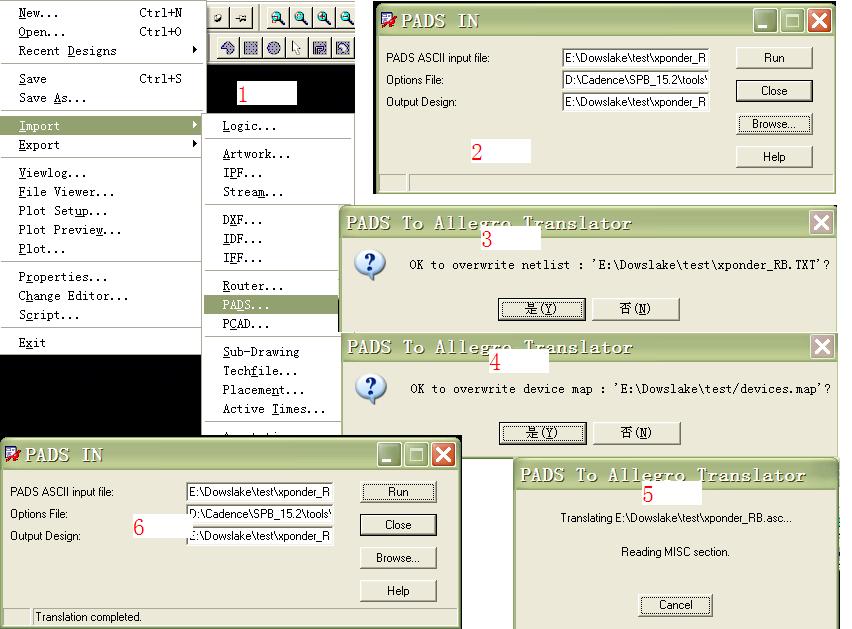

方法二:直接在Allegro导入
勾选Creat Sold Layer。就不会丢失阻焊层了

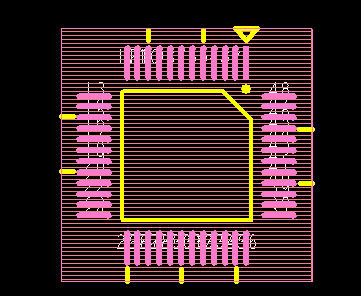

两个方法最后得到的文件是一样的。至少我是这样子的。
PADS ASCII input file,Options File,Output Design的路径为同一路径且为当前路径
我试了将三个文件放在同一个目录内,还是不行。
我想问题的关键是在ini文件的内容,缺省的配置是不是不够?你可以在options file:栏内填一个新名字,点run后,allegro会提示你自己配置INI文件,主要就是层的对应关系,这还没有试,你自己看看吧,成功了将方法发出来。
用3.0以下的版本转asc码试下
我的阻焊层丢失是因为我没有勾选Create Sold Layer
位号还大部分丢失。可能是源文件的问题。
很奇怪,我将只有一个元件的powerPCB文件,导出为5.0格式的asc文件,之后用缺省的.ini文件,可以导入到allegro中,但导入一个多元件的工程时,却提示出错,不知是什么原因。
用3.5版本可以
應該是Asc Export時出錯
顶一下
不用什么转换,完全可以直接转入!
直接导入出不来啊。我也试过N次了。
转换后丢了很多信息。位号,阻焊层等等。所以要修改的还有很多。
向各位请教一下:
我直接导入后怎么网络没了.
hao
直接转入后要修改的东西很少,在转入的时候有个选项要打勾,就可以生成阻焊了,另外转过去的REF丝印跑到Assembly层了,用Change一下就全部改到silkscreen就搞定。
顶
谁你发一分*.asc的文件给我
我用的powerpcb3.6,要想导入cadence,用这种方法能行吗?如果不行,那要怎么做呢?
在导入allegro时,应该注意allegro的库路径设置,这样导入时才能正确导入器件和网络关系
