关于负片的FLASH

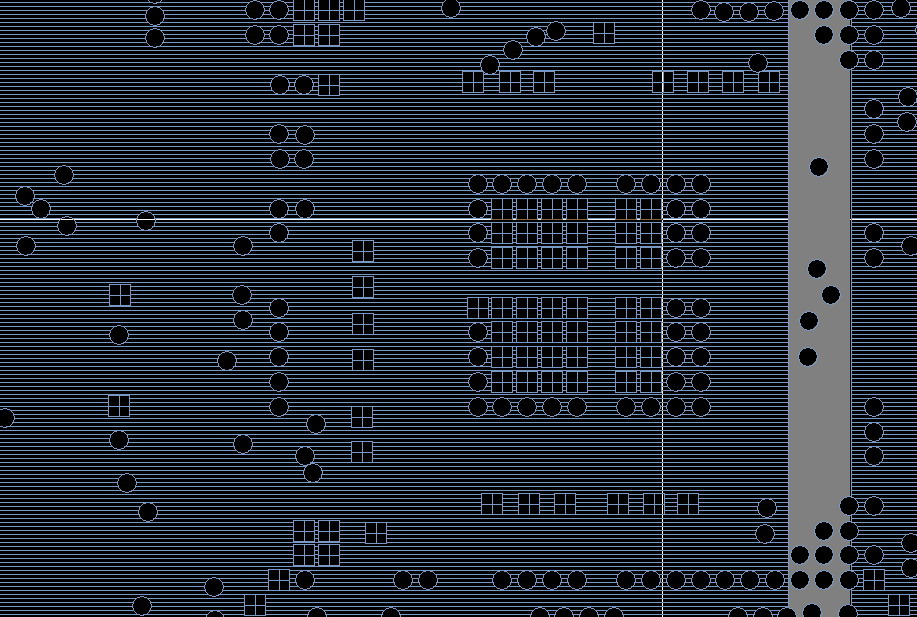

以前铺负片用的是全连接，今天做了个有FLASH的负片(如图），为什么看出还是不对啊，FLASH都被改成了矩形了。望高手指点，谢谢。

自己顶一下，有高手能帮我看一下嘛，图上矩形的小十字框，我做了Flash的，显示出来怎么这个样子，用modify design padstack查看，如下图所示。而用modify lib padstack查看如另一图所示，同一个pad变得不一样了，望高手指点指点。

如果用flash,thermal relief 直接就选用flash，具体flash形状，是看你flash的建法了

你的 flash好像是没有起到作用，你看他 的 连接还是34x34,我作的 时候，所有的 全 用flash,top,bottom,中间所有的。

还有在作flash的时候，如果要修改，最好另外寸一个名字，很容易出错误的

因为你的flash shape的形状选成矩形了，应该用圆形

我PAD库的时候选的是FLASH（见上图2）,用到PCB就变成了矩形了（见上图1）。

这个问题很奇怪。

我的也是这样，明明选的是圆形，确定之后再看就变成了方形的了。不知为什么?很奇怪哦。高手们露一手呀。

呵呵,你什么都不用选,只选FLASH就OK了

确认一下你的元件库中是否有此flash,同时确认建元件时有正确导入 .仔细检查一下看看 .一般不会出现此问题.
