16.0铺铜的疑问

录入：edatop.com 点击：

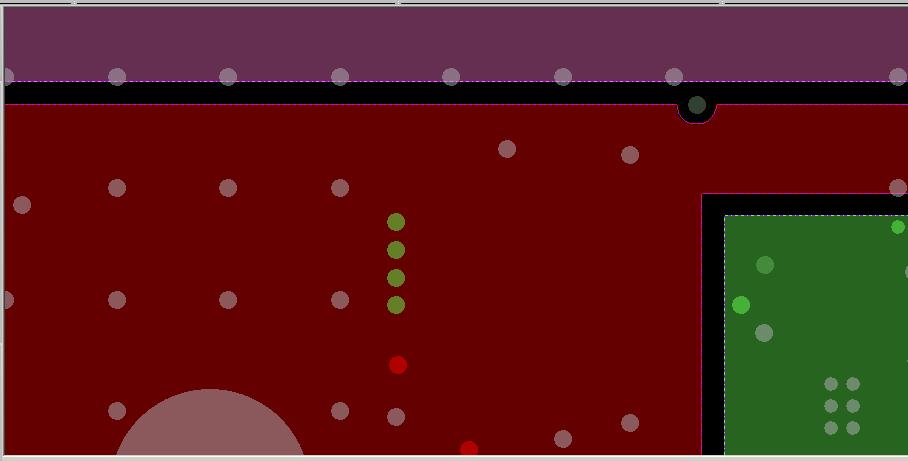

如附图，这是VCC的gerber图，不同颜色代表不同的网络，灰色是GND。但是这些过孔都很奇怪，没有与铜形成一个隔离区域，不知道这样的pcb做出来，是不是废的呢?

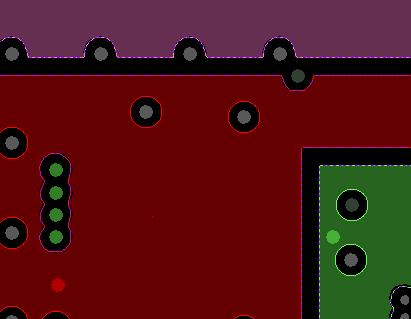

明白是怎么回事了，把铺铜出的gerber图从负片改成正片，就会有隔离区域出现了。
