用Si8000进行阻抗计算的问题

录入:edatop.com     点击:

1.FR4的介电常数Er是多少?

2.如果做PCB用1.0OZ的铜,那么走线的厚度(Trace thinkness)应该填多少?

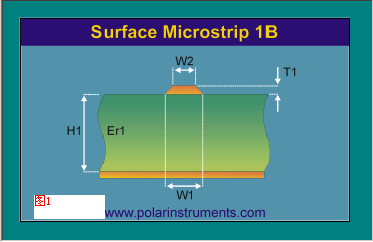

3.如果要计算表层走线的阻抗,应该采用SI8000图1的结构还是应该采用图2的结构?如果是采用图2的结构,那涂在PCB表层的绿油的介电常数CEr和厚度应该填多少?





关于制造参数的具体数据,各板厂略有不同,以下只能简单列举常用数据

1,FR4介电常熟届于3.8-4.5不等,一般取4.2或4.3较多。须与板厂确认。

2,1OZ铜厚,理论计算为1.4mil,但一般板厂提供数据为1.2-1.4,常用1.2mil,须于板厂确认。

3,表面情况一般使用图2结构。绿油层厚度一般在1mil以下,常用数据0.79mil,介电常熟一般大于3.0,可

取3.8,这两个参数须于板厂确认。但一般板厂只能提供测试经验数据。

仅供参考

有另外两个问题需要请教:

1.我们在走线的时候是W1还是W2的宽度?而W1和W2一般相差多少个Mils?

2.图1和图2的下面都参考平面,这个平面具体是电源还是地平面对计算阻抗有影响吗?(我的意思是如果其它参数都一样,但一条走线的参考平面是电源平面,另外一条走线的参考平面是地平面,那么这两条走线的阻抗一样吗?)

1,走线用W1宽度,一般计算的时候,W2取比W1小1mil即可

2,电源或地平面对阻抗计算没有影响,但会影响芯片内回路电流的大小,与电路类型有关。另外,一般电源层噪声会大于地平面。

至于更深入一步的知识,建议你看一些高速方面的相关内容。

仅供参考

那图2中的C1/C2分别应该设为多少?有谁清楚

谢谢

应该都是绿油的厚度吧

C1和C2是绿油的厚度,一般只用图1来计算,再除以0。97就是实际的阻抗。

绿油的厚度一般:0.4-1.0MIL

请教问题:Shortcut to Si8000QuickSolver装了不能用呀?

电源或地平面对阻抗计算没有影响?

那下面的图有说明了什么呢?



用Si8000进行阻抗计算的问题


用Si8000进行阻抗计算的问题

ding

好贴!学到不少东西

我是来学习的

哈哈,又學了一招,感謝
