如何解决作封装是的警告!

录入:edatop.com     点击:

各位兄弟,大家好!

因为最近刚用allegro15.5,不太熟悉。

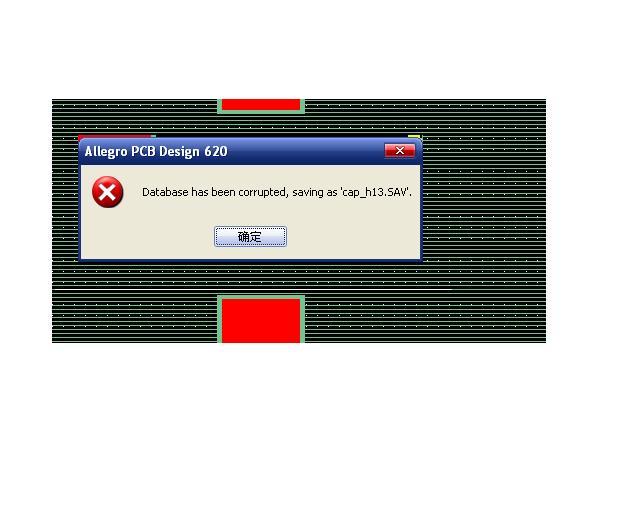

做封装是,用向导做没问题,当用手工做一个电容封装,保存时,显示Database has been corrupted ,saving as "cap_h13.sav".请教各位兄弟,到底是我那里做错了,为什么会出现这个问题。

谢谢谢谢



你做一下database check试试看。

我做 database check,他会显示装配层丝印重叠,然后,再操作他就没错误了

然后就可以正常保存了 ,想不通是怎么一会事,不知道是不是装配丝印层用0mm的 线的缘故


****************************************
DBDOCTOR of drawing D:/Allegro File/cap-h13.dra
****************************************
This database is locked for writing.
This database has been marked as a .SAV.
An attempt will be made to correct the problems.

ERROR IN LINE (-1.5000 7.0000) - (-5.0100 7.0000)
  class = PACKAGE GEOMETRY
  subclass = ASSEMBLY_TOP
  Line segments cannot overlap.
  Error was fixed.

Problems were corrected, database is no longer a .SAV!
0 warnings, 1 errors detected, 1 errors  fixed.

Problems were corrected, database is no longer a .SAV!

我也遇到这样的问题,DBCHECK 就好了

我画封装的时候,PACKAGE GEOMETRY下的ASSEMBLY_TOP的线一直用的是0mm,没有问题啊

兄弟们多发言,特别是经常用这个软件的大虾,请多多指教!

坚持不懈,虚心请教!
