allegro等长走线问题？

在设置走线等长的时候都是设定线在某个特定数值的范围内,我想设置两根线保持相等,不定数值范围怎么设置?

请高手指点一下

为谢！

Allegro 中等长线的设定在cnsmgr中很方便，在relative prop. delay中将要等长的net或pin pair定义成一个match group,然后添加规则，格式Delta:Tolerance。你想等长，不设定tol,是什么意思，是说要tol=0还是说什么呢? TOL=0是可以设置的，但是不好，无论是手工布线还是自动，都不好实现。

基本上Constraint Manager底下的Min/Max Propagation Delay是设定大范围的应用,Relative Propagation Delay设定群组的等长要求,设定好Delta : Tolerance(误差范围),因此你应该将等长的范围输入到Delta : Tolerance,就不用在Min/Max Propagation Delay设定精确的要求,因为Relative Propagation Delay不需要设定Min/Max的范围,它只需要设定群组的等长误差.

Tolerance <==什麼意思勒?

Tolerance,就不用在Min/Max Propagation Delay设定精确的要求,因为Relative Propagation Delay不需要设定Min/Max的范围,它只需要设定群组的等长误差.<==意思是不是說只要KEY 誤差值就好了,不用一個一個慢慢KEY,因為我都一條NET一條NET 慢慢KEY上去.....

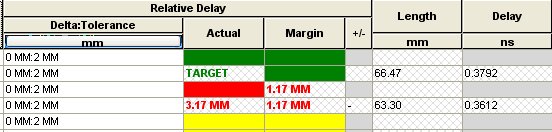

还请楼上几位高手指点一下,下图:

Delta : Tolerance是(误差范围),是指我这一组中所有线的误差范围?这一误差范围是以走的第一根线为基准的吗?

走线的时候能不能实现完全等长?

ding

我都没有把长度设置在板中,到时候弄个EXCEL表格就好啦.因为很多BGA不是要有球长嘛

楼上的朋友,能否把你的方法详细说明一下,谢了

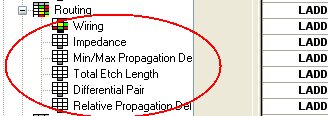

能解释以下这些约束的定义与区别吗?

等长走线需要先设置MATCH GROUP,然后再自己确定GROUP内的TARGET,这组线就以这条特定的线为基准的.走线的时候想实现完全等长理论上是可行的,当实际很难控制到的.Delta 是指与TARGET的差值,当考虑到PACKAGE内走线长度时,就可以在这个Delta上体现出来.Tolerance是误差范围,是绝对值,譬如:100MIL,就表示+-100MIL.

看来等长只是相对的等长了,想实现绝对的等长是不可能的了?

具体还是没有明白，MATCH GROUP在哪设置，怎么弄?求大家再指点指点。

弄個excel好了.方便.

在Constraint中做呀

不然可以藉由CIS做...這部份較難

高手真多﹗
