help!走线过孔问题:

录入:edatop.com     点击:

如图

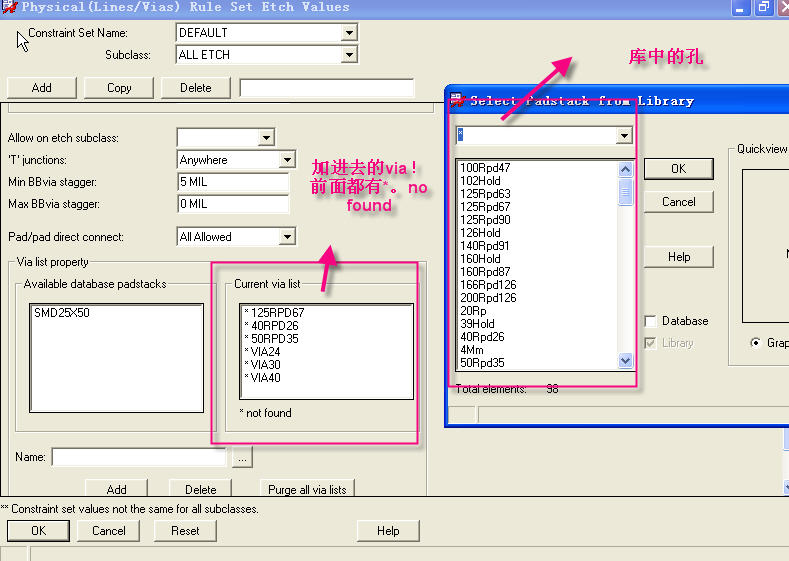

我在SETUP--constraint中设置的 current via list.那两种孔库里面确实是存在的,可是加到via list里面 却提示孔没找到.当然在走线的时候换层打孔也就不行.提示"unable load the flash symbol" 晕了,不知道咋回事

望知道的给解答下,在此谢过了

急啊!

在线等

不是提示“unable load the flash symbol”了吗?

要不要发一个添加过孔的方法的GIF图片上来啊!

添加过孔的方法!

楼上兄弟,我是这种情况啊!库里面加进去的那些孔都有,不过执行添加动作后,都有"no found"标记* 号



楼上的怎么感觉你的图和我的图有很大差别啊!

你的做法是错误的!

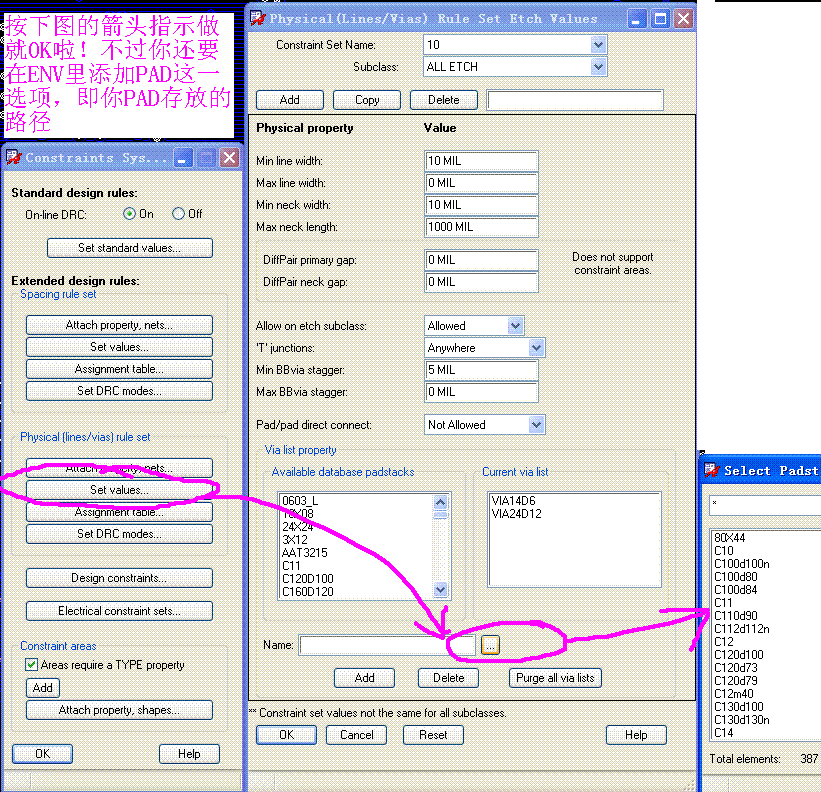

如你在我图中的NAME中输入“stubborn”那么你在BRD中就会把它当VIA显示且前面会有*字号,如你图中的!

原因是你根本就没有“stuborn"这个PAD!

在说你的BRD也是有问题的,你的BRD中导入过网表吗!要是有你按照你添加”SMD25X50“的方法添加!

网表导进去了 器件也摆放好了

就是设置这个过孔的时候出错哦:一直不明白"available database padstack"那一栏中的东西是怎么出来的.因为我即使使用 添加命令  加的孔也是在"current via list"那一栏里哦.

不明白  求教  谢谢

你的庫目錄是不是有問題啊。

我的allegro的安装目录 工作目录 是在c/cadence

库的目录 我是通过Setup-user preference 中设置到E盘 去了

不知道这样有没有问题哦?

如图

我在SETUP--constraint中设置的 current via list.那两种孔库里面确实是存在的,可是加到via list里面 却提示孔没找到.当然在走线的时候换层打孔也就不行.提示"unable load the flash symbol" 晕了,不知道咋回事

望知道的给解答下,在此谢过了

急啊!

在线等

不是提示“unable load the flash symbol”了吗?

要不要发一个添加过孔的方法的GIF图片上来啊!

添加过孔的方法!

楼上兄弟,我是这种情况啊!库里面加进去的那些孔都有,不过执行添加动作后,都有"no found"标记* 号



楼上的怎么感觉你的图和我的图有很大差别啊!

你的做法是错误的!

如你在我图中的NAME中输入“stubborn”那么你在BRD中就会把它当VIA显示且前面会有*字号,如你图中的!

原因是你根本就没有“stuborn"这个PAD!

在说你的BRD也是有问题的,你的BRD中导入过网表吗!要是有你按照你添加”SMD25X50“的方法添加!

网表导进去了 器件也摆放好了

就是设置这个过孔的时候出错哦:一直不明白"available database padstack"那一栏中的东西是怎么出来的.因为我即使使用 添加命令  加的孔也是在"current via list"那一栏里哦.

不明白  求教  谢谢

你的庫目錄是不是有問題啊。

我的allegro的安装目录 工作目录 是在c/cadence

库的目录 我是通过Setup-user preference 中设置到E盘 去了

不知道这样有没有问题哦?
