在SPB15.2中,如何进行格点捕捉

?请高手指点。附图为随意点的。

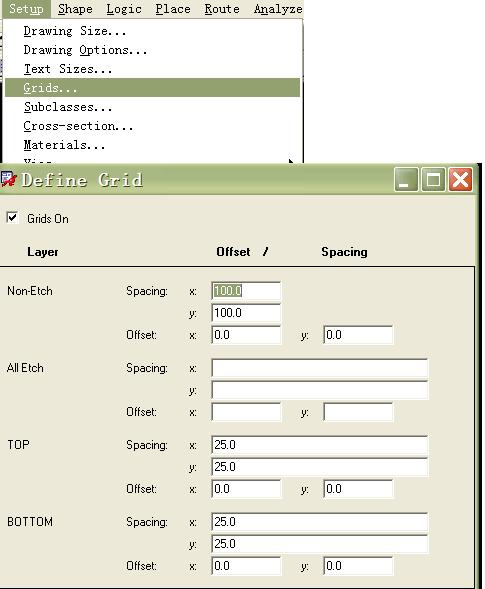

这里可以设置最小栅格的大小

在Allegro里建库。不需要手动对齐栅格。在命令行中输入坐标

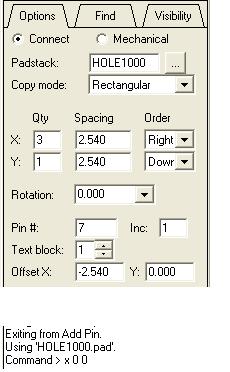

在右边的Option里设置Pin与PIn之间的间隔,在命令行中输入x 0 0就可以定位第一个脚。

好,解释的很细致.多谢!

很详细

留个记号

那要是画零件的外框呢.以什么为基准画呢?
