ALLEGRO中布线布局有三问，谁能帮我？

布线向高手请教几个问题！

1：Allegro15.5中能否可以方便走排线?

2：Allegro15.5没有BUS走线的功能?差分线该如何实现Primary Mode和Neck Mode布线?<<就是说如何在两种模式下如何去转换＞＞（已经在高速约束中设置了等长规则）

3：Allegro15.5里没有对齐元件的功能吗?如果要对齐除了用大光标手动对齐外，自身有提供方便一点的对齐功能吗?如有该怎样实现?（不记得在那看到的了，说14.X之后会增加这一功能，不知道是不是真的！｛｛（这的确是一个缺点。该问题已列入15.0改进计划）｝｝）

以上问题衷心感谢高手能给予解答！

TKS

自己顶

可以走bus的功能

简单点可以几根线同时拉，就可以

楼上的，请说明一下好吗?谢谢了！

拉線時選取你要一起走的線段就能被一起走

难道没人知道?还是没有高手！

我也是刚学～

走差分线时点鼠标右键选择“ single trace mode" 就是一根根的走

取消选择就是同时走的。

3：Allegro15.5里没有对齐元件的功能吗?如果要对齐除了用大光标手动对齐外，自身有提供方便一点的对齐功能吗?如有该怎样实现?（不记得在那看到的了，说14.X之后会增加这一功能，不知道是不是真的！｛｛（这的确是一个缺点。该问题已列入15.0改进计划）｝｝）

在skill里可以增加对齐功能！

可以BUS走线，差分线想一块走的话必须先置成差分对。Logic\assign differential pair...在此里面先设置成要差分走线的差分对。不是差分线要快速一起走的话，点击连线工具后，用鼠标框一下要一起直走的线移动鼠标即可。

以上谢谢！

3：Allegro15.5里没有对齐元件的功能吗?如果要对齐除了用大光标手动对齐外，自身有提供方便一点的对齐功能吗?如有该怎样实现?（不记得在那看到的了，说14.X之后会增加这一功能，不知道是不是真的！｛｛（这的确是一个缺点。该问题已列入15.0改进计划）｝｝）

在skill里可以增加对齐功能！

这个要怎么写进去呢,请layoutzhou你是怎么写的呢?

请问layoutzhou你是怎么加进去的呢,我也很想有那种功能才好摆元件.

我有这个小程序！你要的话把邮箱留下！

请layoutzhou你也发一份给我吧，还有告诉我怎么加进去,我以前试着弄过没搞会.谢谢！

tangjuan@vtron.com

楼上的，我已经发了！

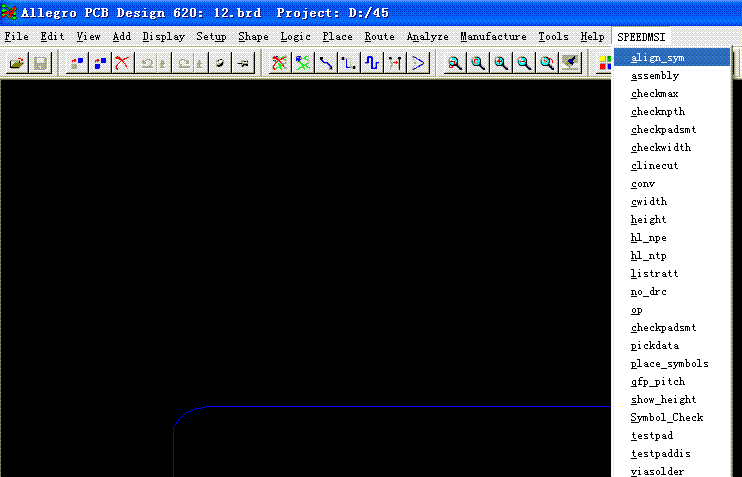

将对齐的SKILL程式放在C:\Cadence\pcbenv(如你的PCBENV，没有放在你建的ENV下）下，在command下输入ALIGN_SYM，回车，即可出现在一个对话框，然后在摆零件的时候可将零件对齐，但是缺点是，布好线的情况下线被删除！也可将其加在菜单栏上！

如题

layoutzhou : 那个对齐元件的skill,可否也发我一个,谢谢先！yangguoer@126.com

还不如在排的时候就用大栅格

我已发，请查收！

在allegro中加载skill的方法:

1.创建allegro.ilinit, 在文件里添加类似load("c:/CADENCE/skill/drc.il")的语句,每句占一行.

2.将Aallegor.ilinit ,拷贝放进C:\Cadence\SPB_15.2\share\local\pcb\skill.到了这一步在ALLEGRO的命令行应该可以输入SKILL所定义的命令了.但如果想在ALLEGRO的菜单添加相应的菜单,请继续往下读

3.15.2的菜单允许用户自己定制.在C:\Cadence\SPB_15.2\share\pcb\text\cuimenus\allegro.men为ALLEGRO自带的菜单文件.将其COPY到C:\Cadence\SPB_15.2\share\local\pcb\menus中.

4.编辑allegro.men在里面适当的位置插入
POPUP "Skillfun"
BEGIN
MENUITEM "viewDRC", "drc"

END
Skillfun应该在上一个POPUP和END对只后.viewDRC是将在菜单中显示命令名称.drc为这个命令名称所对应的SKILL程序中的命令, 也就是在COMMAND行输入的命令.

5.重新启动ALLEGRO,就可以发现自己定义的菜单了

全文内容来自http://tech.smt.cn/Tech_6609-1.html

多谢楼上的。

hao

走排先和在neck模式下走线都可以在走线的时候用右键来实现，

对齐的skill程序和使用方法都在论坛里有专门的主体，大家可以找来下载

给我发份好吗?谢谢了 llfzyl@sina.com

1，其实拉群组线很早就有这个功能了，只要启动命令再框选要走群组先的WIRE，就可以了

2，BUS线（DDR，GTL等），批量可以先复制好中间的线，两头对接就可以了。

3，把网格Grid设置成5，自然可以轻松对齐，根本无须什么SKILL

以上个人观点，尽供参考。

不用谢！

能否也给我来一份。hanhiwen@163.com  谢谢！

能否传上来啊

layoutzhou,我的问题是：水平对齐后的5个SMD电阻，需要在X方向等间隔排列怎么弄?如果还是用这个skill,选择垂直对齐后 ，5个元件全部重叠在一起了。在allegro中怎么设置元件的间距啊?我觉得PROTEL的align功能就非常的方便。

学习
