兄弟姐妹们救命:导入DXF文件看不见文件

录入:edatop.com     点击:

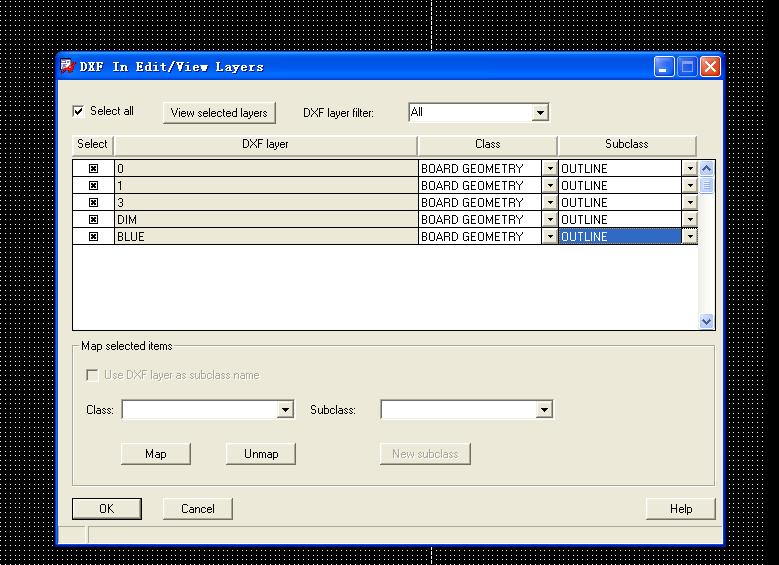

兄弟姐妹们救命:导入DXF文件看不见文件,我把层全部都开了,还是看不见,窗口下面提示:dxf2a completed successfully - use Viewlog to review the log file.



我现在找不到原因了 实在没有办法了,请教大家了

技术上找不到原因的话就把文件换个目录看看

dxf和pcb都不要有空格,不要带中文

不知道你导入的DXF文件是从什么图中找出的,要注意的一点是,DXF文件的单位MIL还是MM,一定要和你导入的BRD文件的设置一样

我曾经导出过DXF文件也是在BRD中看不见,尝试过很多办法,后来检查才发现是需要导入的DXF文件的问题,你最好也检查一下DXF文件确保没有问题,尝试用其他软件测试一下,看能否导入这个DXF文件,如果也导不进去,说明是哪个DXF文件的问题

我这个DXF文件导入PP软件 完全是没有没有问题的,请教答案

工作区域建大些

導入DXF有時看不到圖面,也有可能是工程師程式選錯了,所以有時在導入DXF檔時要先把原先的DXF圖榨一下,這樣你導入的DXF檔才有可能看到圖面
