求救，出GERBER的问题
录入：edatop.com 点击：
我现在用的是15.7的，设计的时候用的单位是公制的。由于出那个274X的会有很多层出来。所以改出6X00的。但是出出来的在那个CAM350里面看那个线宽都是很细的。我问过做板厂说是少了D码。怎么把D码加上去呢。

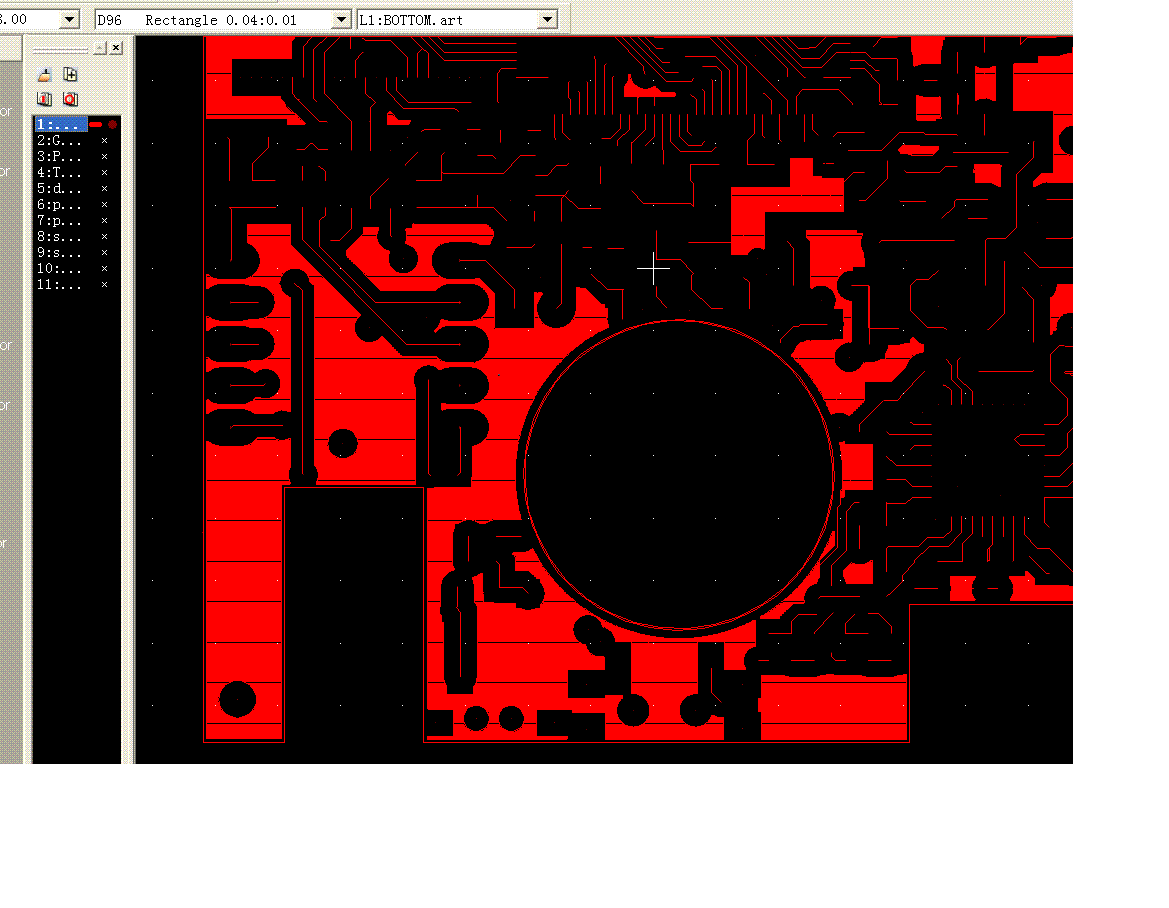

这个是在CAM350里面看的效果

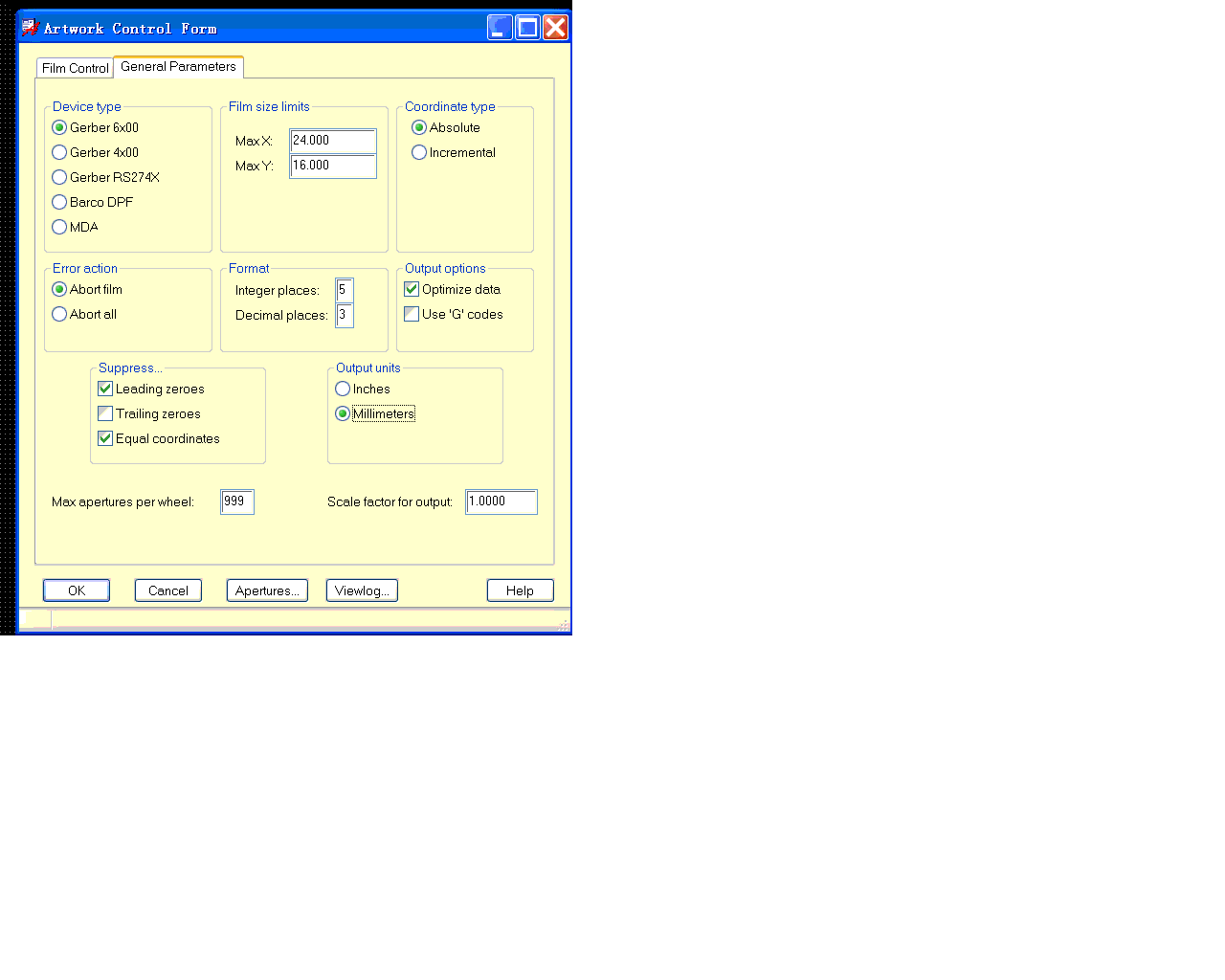

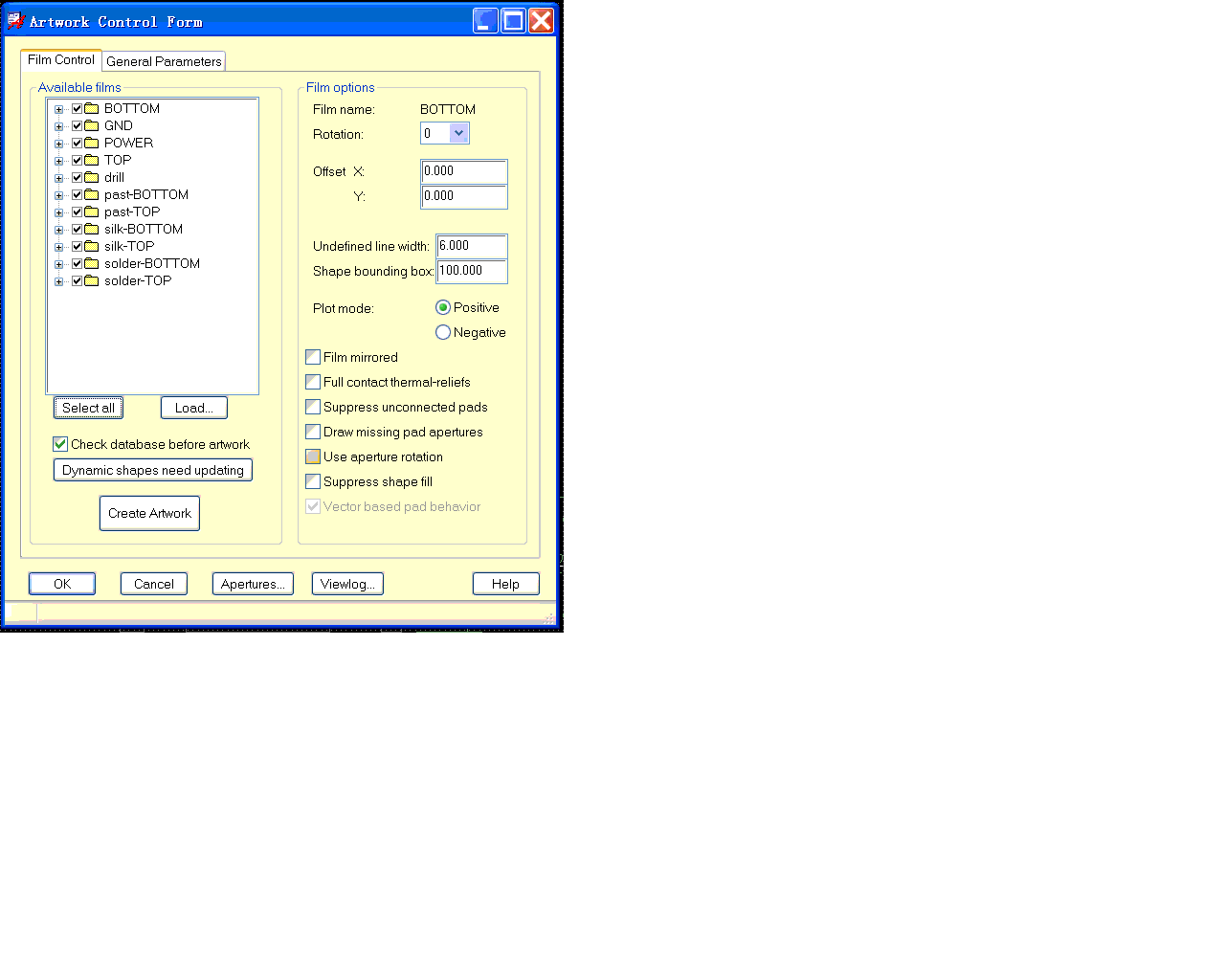

这是我的设置
那位兄弟姐妹帮偶看一下，谢谢
你art_aper.txt里的数据对吗?这里就是D码表, 建议用新手用274X,600有很多BUG的
art_aper.txt这个文件是在哪个里面生成的呢。
不好意思，看到了。这个文件我从来没有看过。打开看了一下是对的。就是在那个CAM350里面导入的时候应该是用那个公制才对。先前我出过给一个做CAM的朋友看过说是没有问题的。只是我不晓得在哪个里面改。出274X就是层太多了。我在那个电源和地层铺了很多铜皮的。
