求教:封装建立

录入:edatop.com     点击:

我用的是ALLEGRO15.2版本,初学,看了几本14.2地书,但在15.2中还是不会自己建封装。而且有个问题,如何将自己建地焊盘加到焊盘库里,以备日后调用。

不知那们同仁能指点指点,非常感谢。

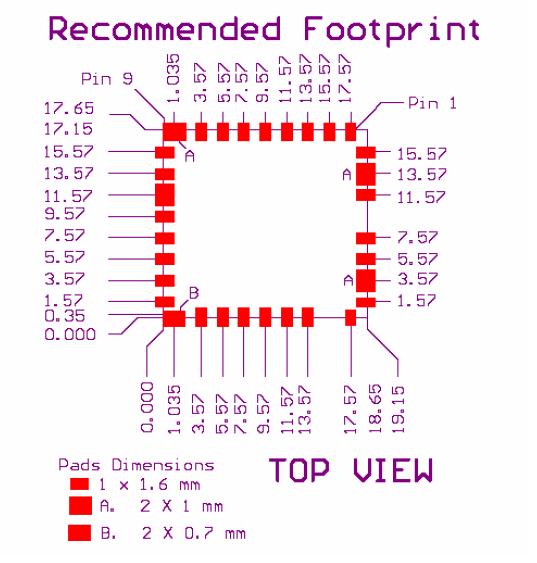

我传个不规则地封装,能帮助看看如何去做。谢谢

把路径设置好,就可以用了。

不好意思,我刚学,那个路径什么地,在那儿设置?书上么找到过

谢谢

不知具体如何设置?谢谢

首先要用pad designer把用到的焊盘做好,存放到allegro的pcb库里或者存放在你自己建立的文件夹里,如果是放在自己建的文件夹里,你要在setup-〉user preferences-〉design_path->padpath设置你的文件夹。打开pcb editor,新建package symbol,要选好坐标,一个一个的把焊盘放上去,画出元件的外框,丝印,添加ref标记,就差不多了

谢谢谢谢

还有个问题,就是那个通孔、埋孔是否也是这样添加到库里边儿?通孔、埋孔也是用那个PAD DESIGNER建立?

路径已经改过,为什么打开后,没有发现我已经建好地.pad文件?
