orCAD Capture加测试点
录入：edatop.com 点击：
我们公司要求在原理图上加测试点，软件是orCAD Capture，但我没找到相关命令，请那位高手指点一下。谢谢！
设计一个只有一个pin的元件符号，然后设计一个封装
带有top或bottom的pad(dia>30mil),对号入座。
把需要测试的net上放置一个测试点的元件符号，生成网表后倒入allegro。
或者直接在基本完成pcb后，直接在pcb的cline家testpoint，但是反标
到capture不能自动完成（或者说我不知道如何自动反标注）！

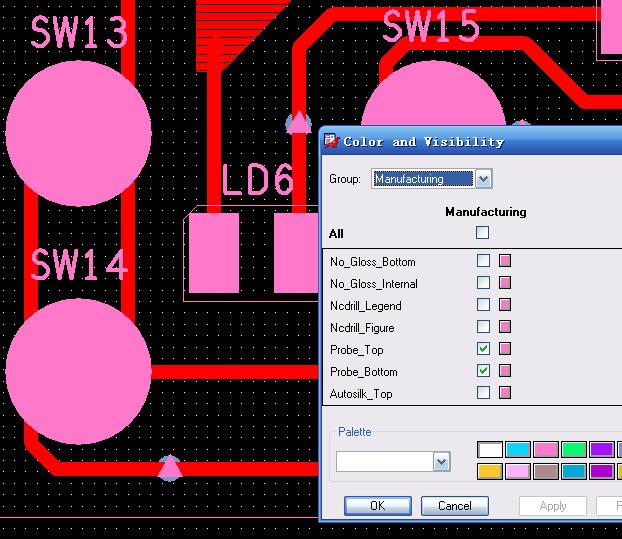

感谢楼上的答复，但是这样生成的测试点在pcb中具有测试点的属性吗?也即在Allegro中将下图的Probe Top和Probe Bottom选上后会在测试点上显示如图的小三角符号吗?我们公司要求在Legend上显示测试点。
那就只有在基本完成pcb后，直接在pcb的cline加上testpoint：
在manufacture/testprep里设置...
