高手帮忙看看，ORCAD里面怎么解决一个零件两个编号的问题

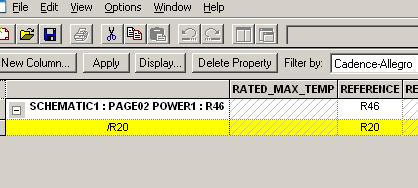

这个原理图是做过位号重编的，就是ALLEGRO里面位号RENAME了，之后BACK ANNOTATE回ORCAD里面之后就发现同一个零件有两个位号，而且是以黄色的那个为准的。有没有什么办法可以让白色部分自动变成和黄色部分的位号一样呢?

高手！这里有没有高手啊?谁能帮帮忙啊！谢谢！

这也是我想知道的問題

请高手帮帮忙！谢谢！

没有人知道吗?

我在15.2的版本试了一下back annotate没发现你说的这个问题啊

可否说说你的操作过程和你使用的版本?

hi, higeen,你好！

看到你的回帖我又认真试了一下，发现不关版本的原因，15.5和15.2都一样的。如果线路图本身元器件的黄色列和白色列是一样的，就不会转出问题，但是如果哪怕只有一个零件出现黄色列和白色列不同的情况，所有的零件BACK ANNOTATE后就会乱。

现在我也不想追究是那个过程导致出现这样的情况，只想知道已经出现这种情况时，怎么解决，也就是我主贴里面问的，现在怎么才能用简单的办法让黄色部分和白色部分保持一致。

谢谢！

了解了一下发现，这是因为occurrence属性和instance属性不同造成的，切换到项目窗口执行Design/Remove Occurrences Properties指令去掉Occurrence属性就好了。

一般我们画图都是在instance模式下画

HI,higeen,您好！试验了一下，果然好用。不过我发现我们这边是在OCCURRENCE模式下画图的，零件认的都是黄色部分的位号，如果做DESIGN/REMOVE OCCURRENCES PROPERTIES命令，白色部分就会把黄色部分覆盖掉，这样就把所有的位号都改变了。

这样，您老人家还有没有什么高见，谢谢！

非常感谢您前面的帮忙！呵呵

明白了，你是要保留黄色部分的reference。

操作如下：还是切换到项目管理窗口，执行accessories-->trancfer occ. prop. to instance

-->push occ. prop. into instance

“您老人家还有没有什么高见”，这老人家可不敢当，指不定还得管你叫姐呢。

果然还是比较熟悉原理图工具的，谢谢哈！

姐不姐的不敢当，还是您道行比较高深哪！

ding ！
